Station de soudage BGA multifonctionnelle intégrée DES H95

Station d'alimentation CC de préchauffage de soudure de retravail complet DES H95 5 EN 1 pour la réparation de la carte mère du téléphone, système de maintenance intégré multifonctionnel DES H95 5 EN 1, table d'aspiration et de décharge sous vide et alimentation en tension stabilisée réglable et plate-forme de soudage et plate-forme coulissante et plate-forme de préchauffage.

DES H95 Système de maintenance de préchauffage intégré multifonctionnel 5 en 1 Station de dessoudage et de reprise d'alimentation CC

Caractéristiques de l'équipement :

1. Plateforme de maintenance intégrée multifonctionnelle 5 en 1, avec fonctions de plate-forme de soudage, plate-forme extractible, plate-forme de préchauffage, table d'aspiration et de décharge sous vide, alimentation en tension stabilisée réglable.
2. Conception d'apparence unique, fonction 5 en 1, conception permettant d'économiser de l'espace de travail
3. Cet équipement peut être configuré de manière intelligente pour démarrer et s'arrêter. Il s'éteint automatiquement si personne ne se trouve à proximité de la plateforme de soudage pendant 15 minutes après le démarrage du mode intelligent ; l'induction démarre automatiquement et la machine se met en veille en cas d'arrivée de personnes.
4. Dispose d'une fonction de veille intelligente qui permet d'économiser de l'énergie.
5. Avoir une valeur de décalage de température du micro-ordinateur de sorte que l'erreur de température soit inférieure à ± 5 ℃.
6. Avoir une fonction de gestion de mot de passe.
7. Éliminez la conception statique, ce qui est particulièrement sûr pour les éléments sensibles.

Caractéristiques du fer à souder :

1. Poignée légère et maniable, adaptée à une utilisation prolongée
2. Retour rapide de la température en 8 secondes
3. Dispose d'une fonction veille qui permet d'économiser de l'énergie.
4. Élément chauffant de haute qualité ; platine, forte détection de température
5. Deux modes d'affichage de la température (centigrades ℃, Fahrenheit ℉)
6. Avoir une valeur de décalage de température du micro-ordinateur de sorte que l'erreur de température soit inférieure à ± 5 ℃.
7. Haut, moyen, bas trois niveaux de sélection rapide de température
8. Dispose d'un écran LCD, le contenu est clair.

Caractéristiques de la plate-forme coulissante :

1. Conception de sortie cyclonique pour réduire les irrégularités de température.
2. Conception compacte et précise, fonctionnement contrôlé par poignée qui permet de gagner du temps de travail
3. Volume d'air et température réglables, adaptés au démontage de divers types de puces telles que QFP, SOP, PLCC ou SQJ, etc.
4. Dispose d'une fonction de refroidissement automatique, le système soufflera de l'air de refroidissement en continu après l'arrêt jusqu'à ce que la température à l'intérieur du boîtier de la buse descende en dessous de 100 ℃ pour éviter la surchauffe de l'élément chauffant.
5. Capteur de température intégré qui délivre une température stable quelle que soit la taille du volume d'air
6. Éliminer la conception statique, ce qui est particulièrement sûr pour les éléments sensibles

Caractéristiques de la plateforme de préchauffage :

1. Retour rapide de la température en 8 secondes
2. Élément chauffant de haute qualité, platine, envoi de température puissant.
3. Deux modes d'affichage de la température (centigrades℃, Fahrenheit℉)
4. Avec l'écran LCD, le contenu est clair.

Caractéristiques de la table d'aspiration et de refoulement :

1. Avec une forte aspiration, un faible bruit, une longue durée de vie, il peut fonctionner longtemps en continu.
2. Capable d'aspirer des circuits intégrés plats, des résistances et divers types d'objets ronds et petits
3. Pompe à vide à membrane intégrée, pas besoin de connecter le système d'air.
4. Dispose d'une forte aspiration, capable d'aspirer des objets dont le poids est jusqu'à 120 g.
5. Conception antistatique. Le stylo, le coussin d'aspiration et le tuyau sont tous fabriqués à partir de matériaux antistatiques, plus sûrs pour les éléments sensibles.

Caractéristiques de l'alimentation à tension stabilisée réglable :

1. Protection contre les surtensions, les surintensités et les courts-circuits
2. Haute précision, haute résolution, faible dérive de température, haute stabilité (la dérive de température de l'ensemble de la machine est inférieure à 50 ppm, la précision est de 0.1 %, résolu V = 10 MV, I = 10 MA).
3. Suivi en temps réel du processeur pour rendre la valeur de sortie plus stable
4. Affichage LCD à quatre bits de la valeur de tension, de la valeur de réglage du courant et de la valeur de sortie
5. Fonction de retour (capable d'absorber un courant externe jusqu'à 500 mA). Elle permet de réduire instantanément la tension de sortie à zéro (sans impact sur la charge) lorsque la sortie est arrêtée ou que la machine est mise hors tension.
6. Combinaison idéale de puissance de commutation et de puissance linéaire (avec une efficacité élevée de la puissance de commutation et une faible ondulation de la puissance linéaire)
7. Structure topologique unique du circuit. La structure du circuit, capable d'ajuster et de stabiliser la tension aux deux pôles, permet d'éviter tout impact sur la charge au démarrage.

Caractéristiques de l'interface USB : 5 V/2.1 A

Spécification de produit :

• Modèle: H95
• Affichage : écran LCD intelligent
• Puissance maximale: 1800W
• Tension : 220 VCA/50 Hz 110 VCA/60 Hz
• Dimensions principales de la machine : 230(L)*197(l)*140(H)mm
• Poids de la machine: 2.37KG

Plateforme de soudage :

• Modèle : poignée S90
• Consommation: 90W
• Plage de contrôle de la température : 80-500℃
• Résistance entre la buse de soudage et la terre inférieure à 2Ω
• Potentiel entre la buse de soudage et la mise à la terre inférieur à 2 Mv
• Modèle de buse de soudage compatible avec la série T de forets à souder
• Élément chauffant A1529
• Tension de sortie: 24V
• Manchette haute température GT04
• Longueur du câble: 1.2m
• Poids du manche : 100 g

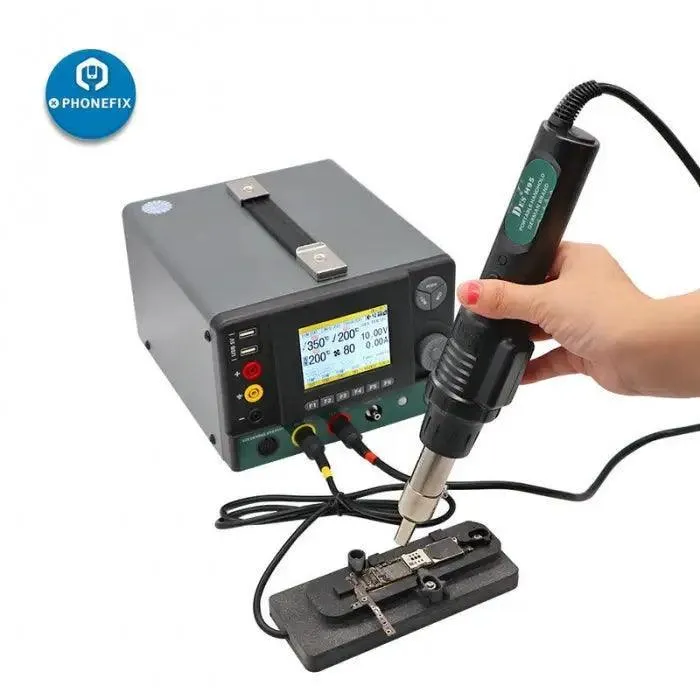

Station de soudage à air chaud :

• Pistolet thermique modèle H95
• Puissance maximale 1500W
• Plage de contrôle de la température 80-500℃
• Stabilisation de la température ±5℃ (lorsqu'il n'y a pas de charge négative)
• Volume d'air Niveau 10-80
• Ventilateur à turbine CC 24 V/8300 XNUMX tr/min
• Brassard haute température GP5/GP6 (à acheter séparément)
• Élément chauffant 220V/A1526 110V/A1525
• Tension de sortie 220/110V
• Longueur de la ligne de poignée 1.2 m
• Poids 200g

Accessoires amovibles :
Modèle Produire des instructions
ZBC00002 FR Connexion amovible (S) et (L) Noyau en cuivre
WWJ00087 FP Noyau en cuivre amovible(S)
WWJ00086 FP Noyau en cuivre amovible (L)

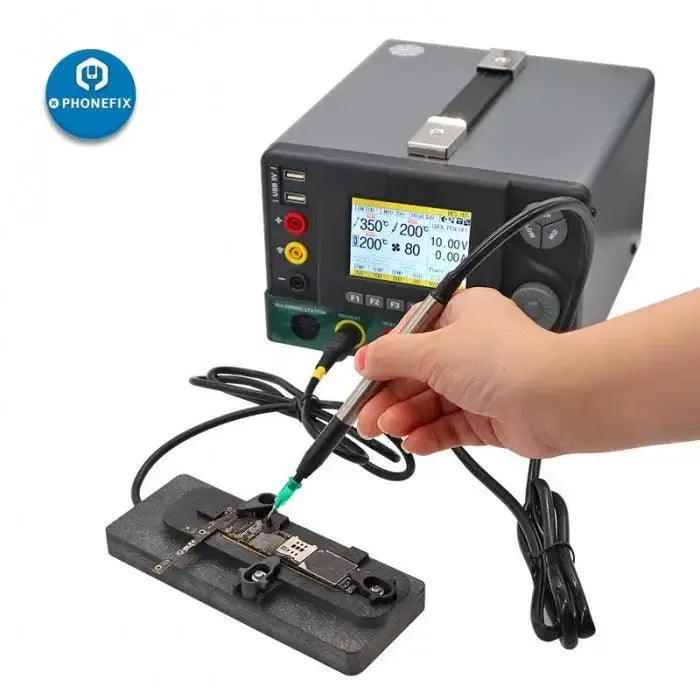

Spécifications du stylo à succion :

• Consommation: 10W
• Pompe à membrane
• Pression du vide (max) : 280 mmHg
• Dimension extérieure (mm) Stylo d'aspiration : 123 (L) * 10 (diamètre extérieur)
• Tuyau flexible : 1200(L)*6(diamètre extérieur)
• Poids du stylo : 25 g
• Buse courbée Diamètre intérieur : 0.4 mm et 0.1 mm
• Diamètre extérieur : 3 mm et 10 mm
• Coussin d'aspiration Matériau : caoutchouc de silicone conducteur

Domaine d'application et spécifications de la table d'aspiration et de refoulement sous vide
Buse/coussin d'aspiration Poids maximal de l'article Application
Buse courbée (0.4 mm) 1.2 g Petite résistance plate et autres petits composants
Buse courbée (1.1 mm) 4g Petit CI (8-40 broches)
Buse courbée (1.1 mm) + coussin d'aspiration (φ3 mm) 40 g IC (plus de 40 broches)
Buse courbée (1.1 mm) + coussin d'aspiration (φ10 mm) 120 g Grand élément électrique

Paramètres de spécification de la plate-forme de chauffage :

• Modèle : P120E
• Plage de température : 80-300℃ (176-572℉)
• Consommation: 90W
• Noyau chauffant : A1529
• Impédance à la terre : ﹤2Ω
• Tension à la terre : ﹤2 mv
• Dimension: 165 (L) * 65 (W) * 30 (H) millimètre
• Tension: 24V

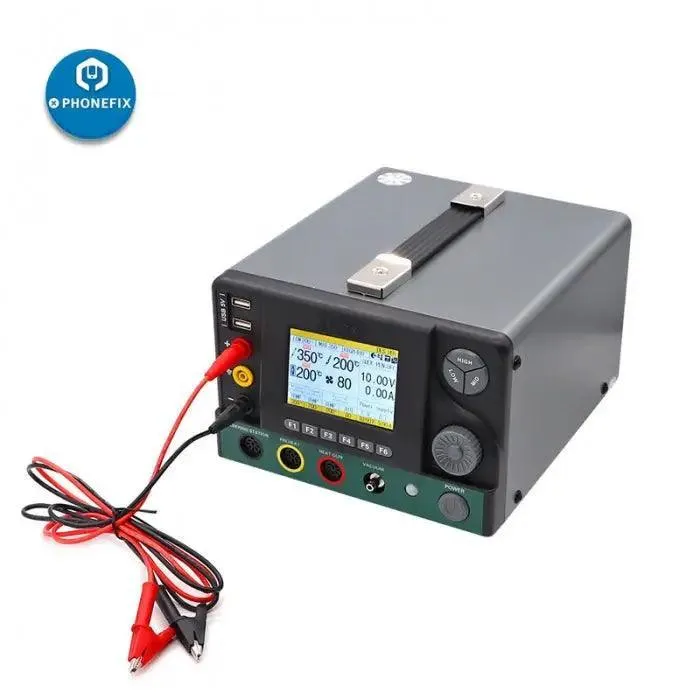

Alimentation en tension stabilisée réglable :

• Modèle Alimentation à tension stabilisée réglable
• Plage de tension de sortie nominale : 1.00 V-20.00 V
• Plage de courant de sortie nominal : 0.01-5.00 A
• Puissance de sortie: 100W
• Régulation de charge Tension : 0.02 % + 2 mV Courant 0.02 % + 2 mA
• Précision de la valeur définie Tension : 0.1 % Courant 0.1 %
• Précision de la valeur d'affichage Tension : 0.1 % Courant 0.1 %

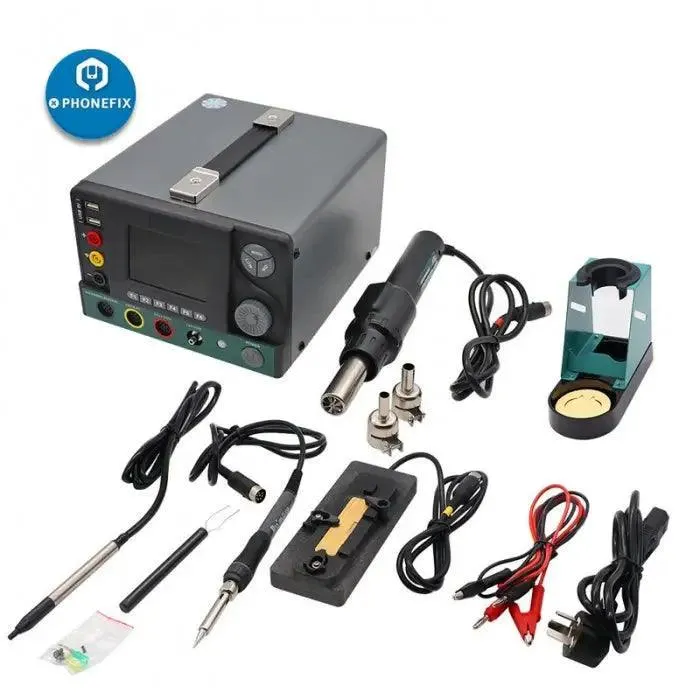

Les produits comprennent :

• 1 fer à souder
• 1 pistolet à air chaud
• 1 stylo antistatique SMD
• 1 plate-forme de dessoudage
• 1 alimentation régulée
