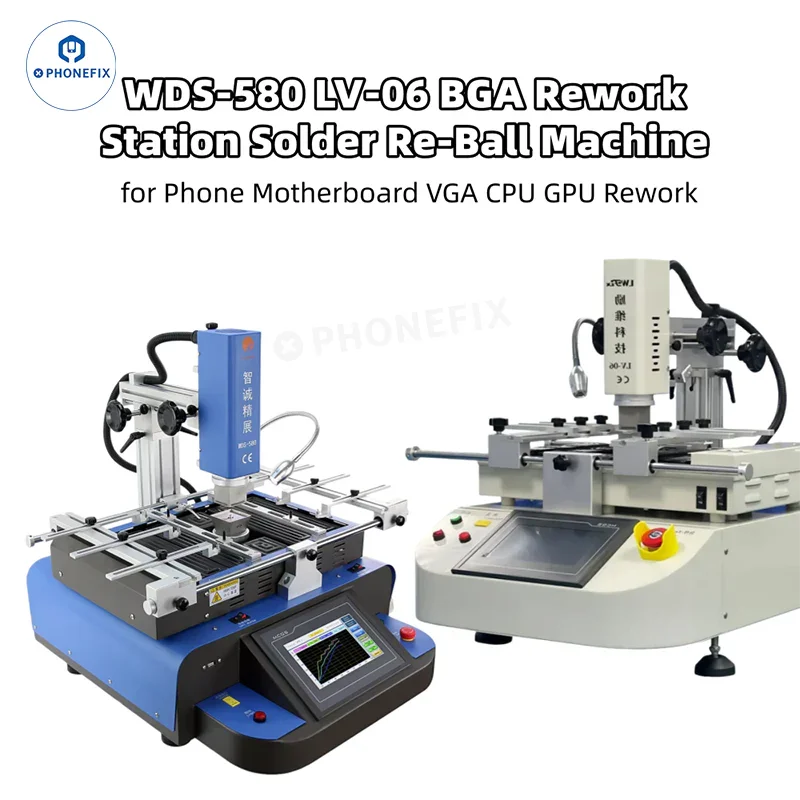

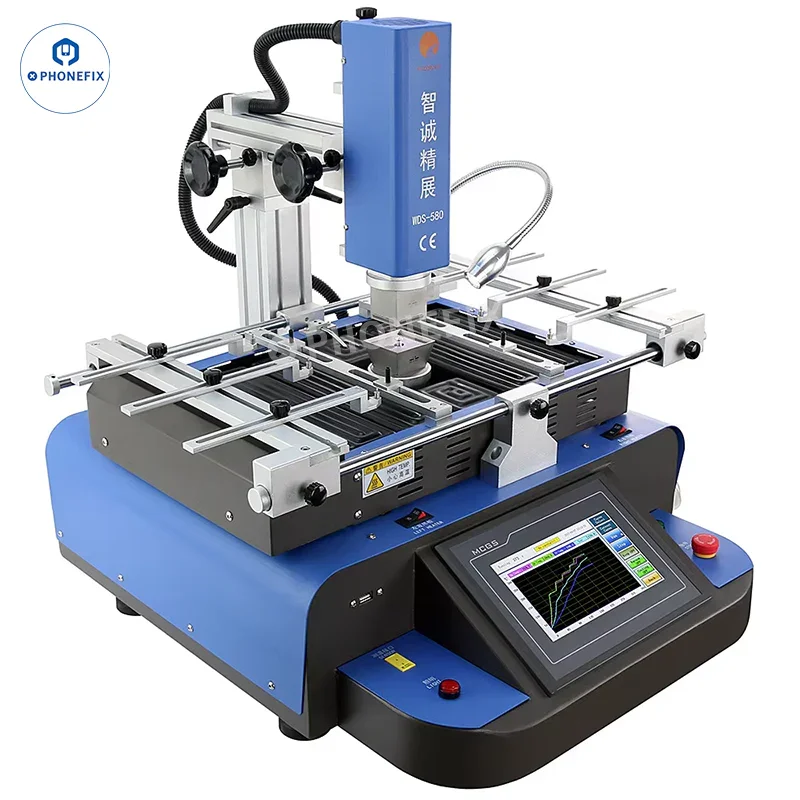

Station de retouche BGA WDS-580 pour le dessoudage, le rebillage et le soudage de circuits intégrés BGA et CMS.

La station de réparation professionnelle WDS-580 est utilisée pour le dessoudage, le reballing et le resoudage des composants BGA, SMD et CI. Elle est dotée d'un système de chauffage indépendant à trois zones, équipé de résistances haute puissance et d'un système de contrôle intelligent de la température, garantissant un chauffage précis et uniforme. Certifiée CE, la WDS-580 est compatible avec les systèmes de contrôle PLC et de positionnement laser industriels, ce qui la rend idéale pour la réparation des cartes mères de PS4, Xbox et téléphones portables.

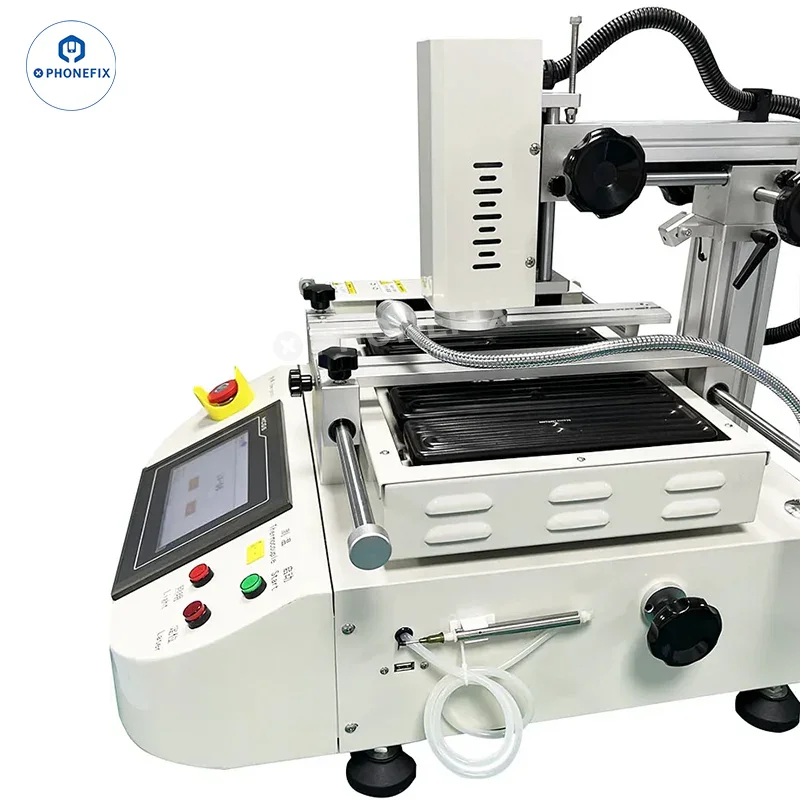

La station de réparation BGA LV-06 est conçue pour la réparation de téléphones portables, d'ordinateurs portables, de consoles de jeux et de cartes mères. Elle offre une puissance de sortie de 4 800 W, un système de chauffage indépendant à trois zones avec préchauffage à air chaud et infrarouge, un écran tactile industriel, un positionnement laser et la certification CE pour une répartition uniforme de la chaleur, garantissant précision et conformité aux normes de sécurité européennes. Elle est adaptée à la réparation de téléviseurs, d'ordinateurs portables et de téléphones portables.

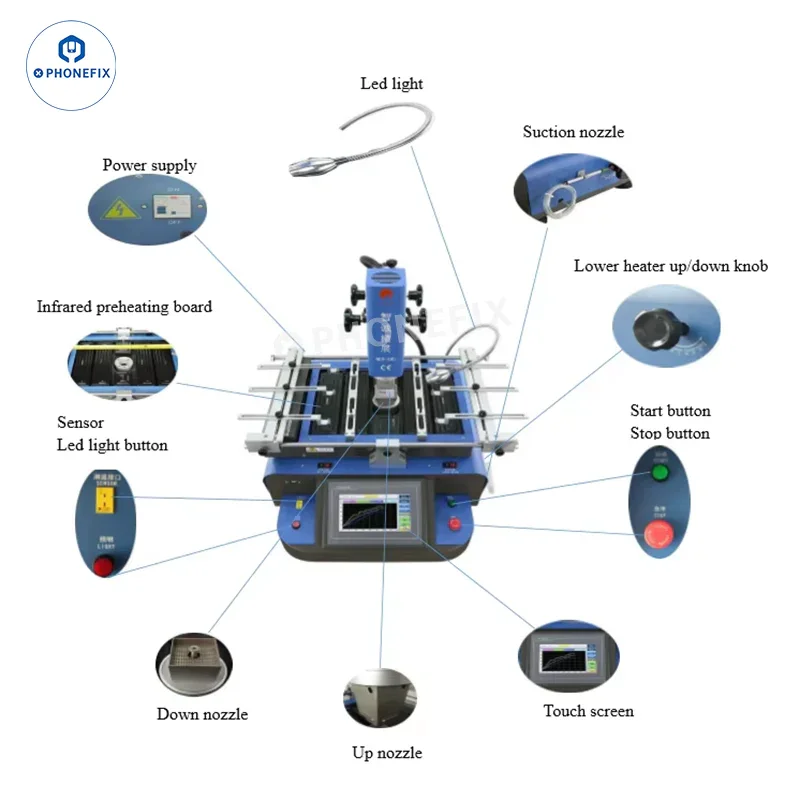

Caractéristiques de la station de retouche BGA WDS-580
1. Puissance de sortie élevée : Une puissance totale allant jusqu'à 4800 W assure des processus de soudure et de retouche stables et efficaces.

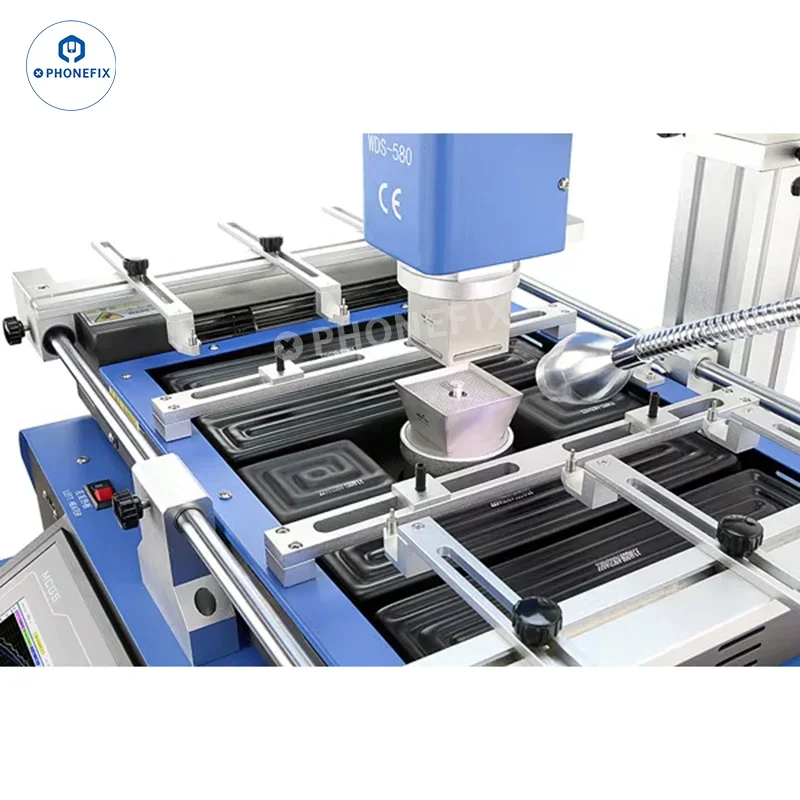

2. Système de chauffage indépendant à trois zones :
· Élément chauffant supérieur : 800 W ;
· Élément chauffant inférieur : 1200 W ;
• Chauffage infrarouge en céramique inférieur : 2 700 W
La précision du contrôle de la température atteint ±3°C, assurant un chauffage uniforme.
3. Système de contrôle intelligent : Utilise un automate programmable industriel (API) de marque reconnue et un écran tactile industriel, capable de stocker plusieurs courbes de température et de prendre en charge la surveillance en temps réel et la modification des paramètres.
4. Système de positionnement de haute précision : la structure de réglage fin à trois axes X/Y/Z + le positionnement assisté par laser assurent un alignement précis de la puce.
5. Système d'adsorption sous vide et de refroidissement : La pompe à vide intégrée et la buse externe facilitent le placement et la manipulation de la puce ; le ventilateur haute puissance assure un refroidissement rapide.
6. Dispositifs de sécurité : Doté d’un arrêt d’urgence, d’une double protection contre la surchauffe et d’une fonction d’arrêt automatique, il garantit un fonctionnement sûr et fiable. 7. Conception ergonomique : Ses cinq buses de chauffe interchangeables sont compatibles avec différentes tailles de puces et de cartes mères.

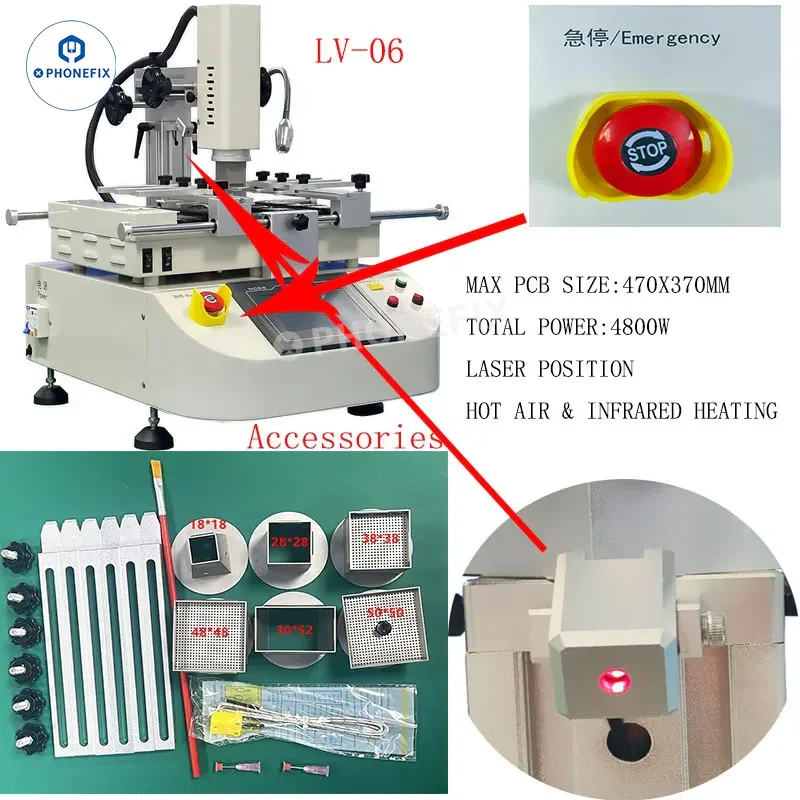

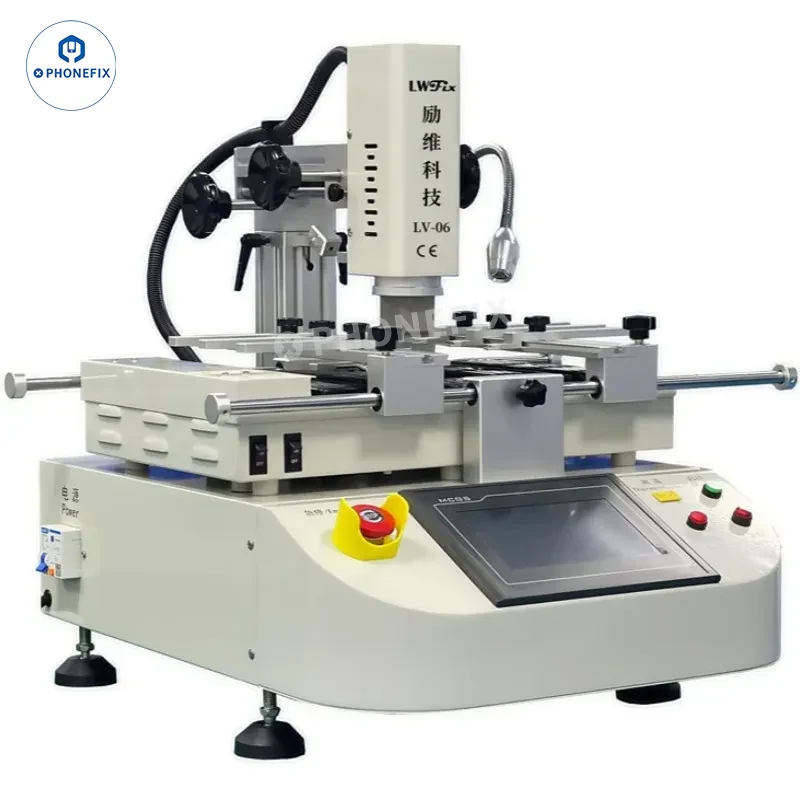

Caractéristiques de la station de retouche BGA LV-06
1. Conception économique : une station de retouche BGA économique aux performances comparables aux modèles haut de gamme.
2. Système de chauffage à trois zones : Le chauffage combiné à air chaud et infrarouge assure une répartition uniforme de la chaleur et un taux de réussite de retouche de ≥99 %.
3. Système de contrôle intelligent de la température : Un écran tactile industriel affiche les courbes de température en temps réel, prenant en charge le stockage et l'exportation des courbes.
4. Positionnement laser de précision : localise rapidement les emplacements des puces, réduisant ainsi les erreurs de retouche.
5. Système d'adsorption sous vide et de refroidissement : Une pompe à vide intégrée et un ventilateur de refroidissement facilitent l'adsorption de la puce et son refroidissement rapide.
6. Multiples dispositifs de sécurité : la certification CE, la fonction d'arrêt d'urgence et l'arrêt automatique en cas de surchauffe garantissent un fonctionnement sûr.
7. Large compatibilité : Prend en charge différentes tailles de PCB et de boîtiers BGA, convient à la réparation de téléphones portables, d'ordinateurs, de consoles de jeux et de cartes mères de téléviseurs.

Option
1. Station de retouche BGA WDS-580
2. Station de retouche BGA LV-06

Spécifications de la station de retouche BGA WDS-580
Nom du produit : Station de retouche WDS-580
Modèle : WDS-580
Poids: 40kg
Tension: 110V / 220V
Alimentation : 220 V CA ±10 %, 50/60 Hz
Puissance nominale : 4800 W
Puissance totale: 4800W
Dimensions du circuit imprimé : 400 x 370 mm
Dimensions: 500x590x650mm

Spécifications de la station de retouche BGA LV-06
Nom du produit : Station de retouche BGA LV-06
Modèle : LV-06
Poids: 50kg
Alimentation : 220 V CA ±10 %, 50 Hz
Dimensions : L 610 x l 620 x H 650 mm
Dimensions du gabarit pour circuit imprimé : Maximum 470 x 370 mm, Minimum 10 x 10 mm
Épaisseur du PCB : 0.3-5 mm
Puissance totale : 4800 watts
Matériel électrique : écran tactile, module de contrôle de température, automate programmable.
Méthode de positionnement : fente en V + fixation universelle + positionnement laser
Surface de préchauffage effective : 260 x 350
