Station de retouche BGA infrarouge YIHUA 1000B pour rebillage et dessoudage

YIHUA 1000A / YIHUA Station de reprise BGA personnelle 1000B Machine de reprise BGA infrarouge IR.

Modèle en option :

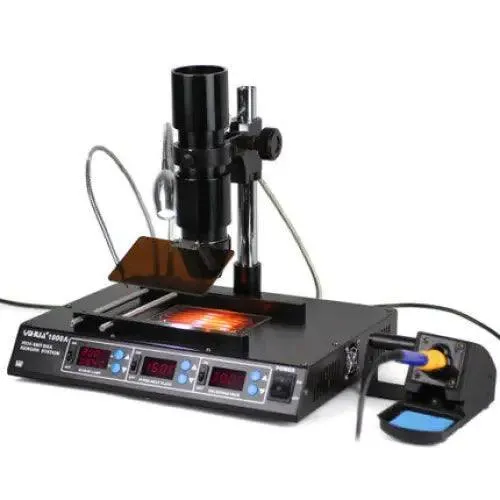

• Option 1 : YIHUA 1000A : 3-EN-1 - lampe infrarouge + station de préchauffage de reballage BGA + plate-forme de station de soudage

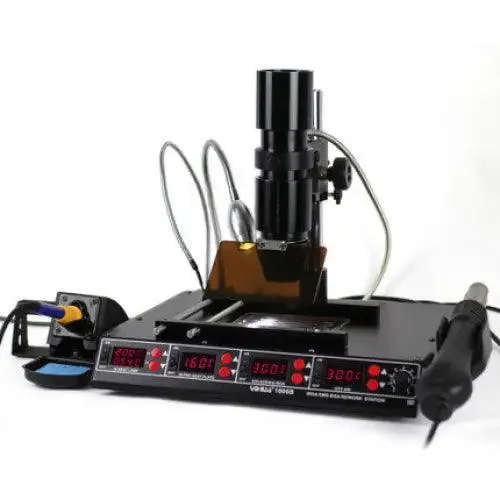

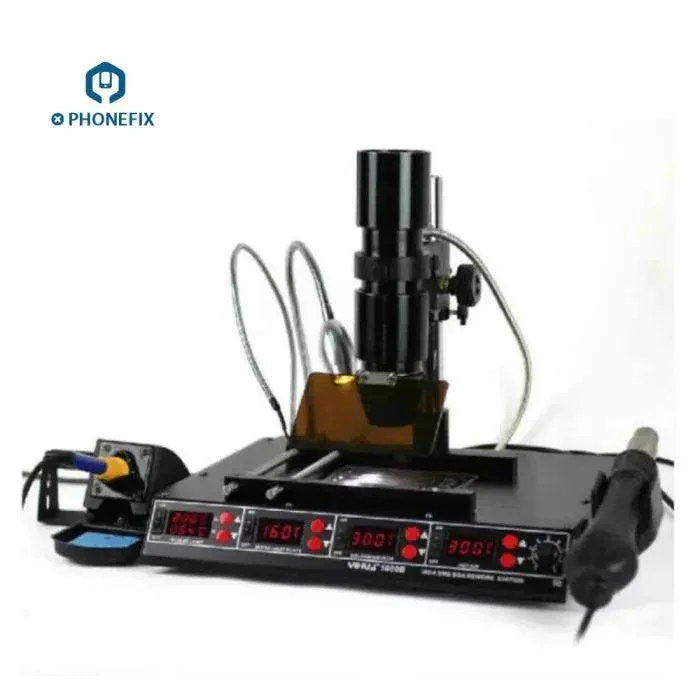

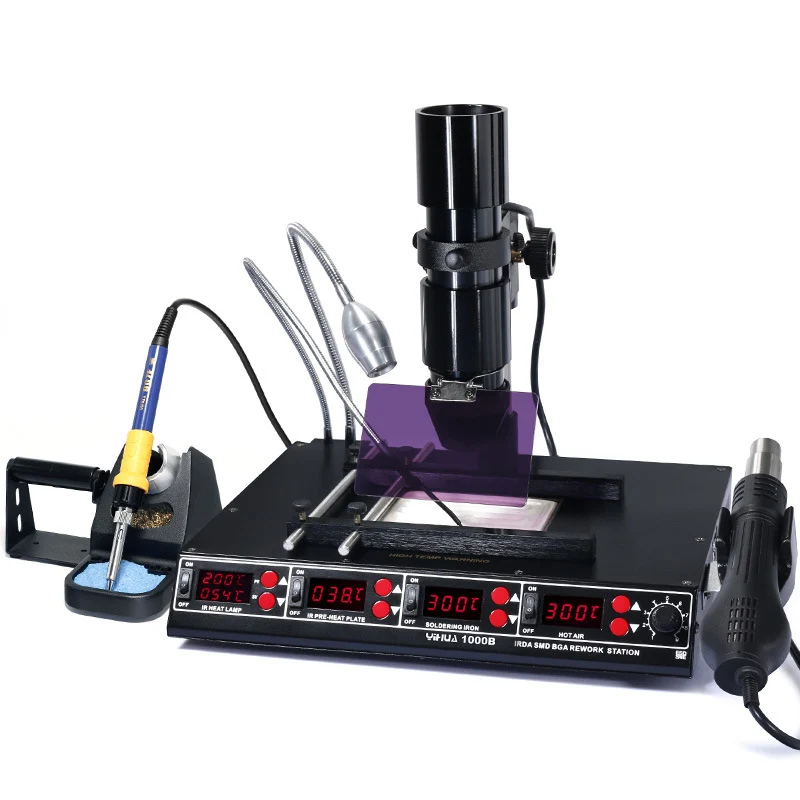

• Option 2 : YIHUA 1000B : 4-EN-1 - lampe infrarouge + station de préchauffage pour reball BGA + plate-forme de station de soudage + pistolet à air chaud

Caractéristiques :

1. En utilisant la nouvelle technologie de contrôle de température programmable PID du processeur de micro-ordinateur SAMSUNG, il utilise une source infrarouge et une optique pour cibler la chaleur sur des composants individuels sans déloger d'autres pièces SMT au moyen de courants d'air tourbillonnants.
2. Adoptez la technologie de soudage infrarouge qui explore indépendamment, la force de pénétration infrarouge, le chauffage uniforme des composants, au-delà du chauffage à air chaud traditionnel promis pour empêcher le soufflage du circuit intégré entourant les petits composants.
3. La chaleur infrarouge focalisée par le technicien permet de cibler facilement la plupart des retraits/remplacements de composants et de les retravailler.
4. Les ampoules à source de chaleur infrarouge ont une longue durée de vie, sont peu coûteuses et faciles à remplacer.
5. Dispose d'un éclairage LED basse tension délicat et lumineux, de sécurité et d'économie d'énergie.
6. Il dispose d'un mode de contrôle de la température du capteur externe, qui est détecté par la température de contrôle de la température de surface du capteur IC, cette fonction est bonne pour le fonctionnement débutant, c'est un moyen sûr de protéger les composants.
7. Composants de technologie de montage (SMT) de taille 15 à 35 cm.
8. Cette machine dispose d'un système de chauffage de 540 W, d'une largeur de 120 mm * 120 mm.
9. La couleur de la plaque de préchauffage est noire, du point de vue photique, la couleur noire absorbe facilement la chaleur, raccourcit le temps de préchauffage.
10. Conception de fonctions humaines puissantes, avec les fonctions suivantes : A. Fonction de correction de température Correction de la plage de température -50°C~+50 °C (valeur analogique de la lampe infrarouge 580). B. Fonction d'affichage de la température Celsius/Fahrenheit
11. Cette machine dispose également d'une fonction fer à souder, si vous possédez l'appareil, vous pouvez l'utiliser pour souder, dessouder, préchauffer, réparer tous les composants, en particulier les composants Micro BGA.

Données techniques :

• Tension : CA 220 V ± 10 %
• Consommation électrique maximale: 715 W

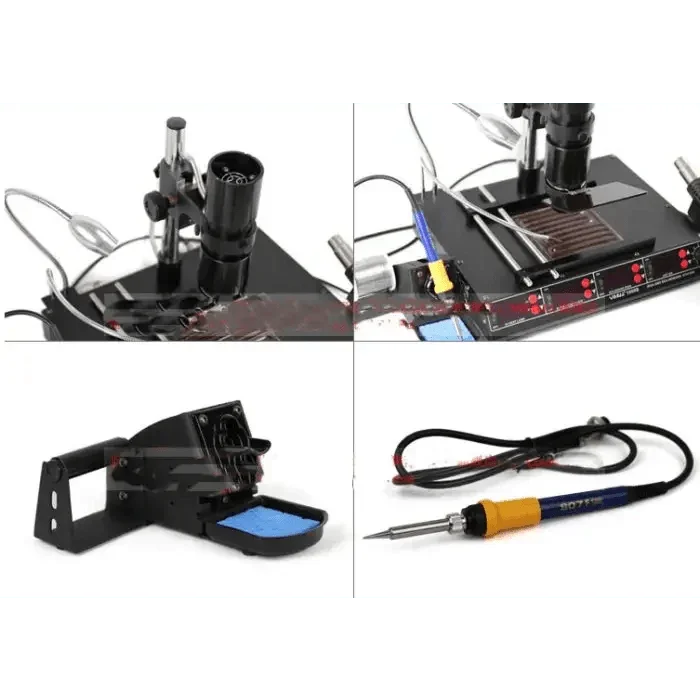

Pièces de la station de préchauffage :
Consommation électrique maximale: 540 W
Composants électroluminescents Plaque chauffante infrarouge lointain
Plage de température: 50 ° C-200 ° C
Type d'affichage: LED
Zone de préchauffage : 120*120mm

Pièce de la lampe infrarouge :
Consommation électrique maximale: 150 W
Composants émetteurs de lumière Lampe à émission infrarouge
Plage de température : 100°C-350°C / 212°F~662°F
Stabilité de la température : ±1°C
Type d'affichage: LED
Zone d'irradiation effective : 35*35 mm
Livré avec 2 coupelles d'objectif, vous pouvez choisir deux coupelles d'objectif parmi 28 mm / 38 mm / 48 mm.

Pièce de la station de soudage :
Consommation électrique maximale: 75 W
Composants de chauffage radiateur importé
Plage de température : 200°C-480°C / 392°F~896°F
Stabilité de la température : ±1°C (statique)
Tension de pointe de terre : < 2 mV
Impédance de masse de la pointe : < 2 ohms
Type d'affichage : écran LED
Longueur du câble de la poignée : ≥ 100 cm

AVIS: Fonctionnement de la station de retouche BGA infrarouge

1. La réparation des circuits imprimés nécessite des précautions et des mesures de protection nécessaires

1) Pour garantir que les deux côtés de la zone de préchauffage du circuit imprimé sont exempts de composants inflammables explosifs fusibles, tels que le plastique, l'écran, l'appareil photo du téléphone, la LED, les condensateurs électrolytiques.

2) Assurez-vous qu'aucun composant explosif fusible combustible dans la lumière infrarouge ne peut briller sur la zone. Si vous ne pouvez pas l'éviter, vous devez utiliser du papier réfléchissant pour éviter cela. comme le plastique, l'écran, l'appareil photo du téléphone, la LED, les condensateurs électrolytiques.

2. Selon la taille du circuit intégré, utilisez une coupelle de lampe de diamètre approprié (taille de la coupelle de lampe supérieure à la taille du circuit intégré) ; installez la coupelle de lumière pour minimiser la distance entre la lampe et le circuit intégré, afin de faciliter le chauffage.

3. Assurez-vous que l'environnement de travail ne présente pas de flux d'air important pour éviter les pertes de chaleur, prenez des mesures bien abritées si nécessaire.

4. Appliquez de la pâte à souder sur le circuit intégré avant le dessoudage. Vous pouvez également préchauffer tôt puis appliquer la pâte à souder. En particulier sur les circuits intégrés à boîtier BGA, vous devez préchauffer tôt puis appliquer la pâte à souder, ce qui peut faire pénétrer la pâte à souder dans le fond du circuit intégré.

5. Portez des gants et des lunettes de protection contre la chaleur. Placez une visière et protégez vos yeux.

6. Allumez la lampe infrarouge et réglez la température à environ 280 °C. Procédez aux réglages appropriés en fonction de la taille du circuit intégré et du circuit imprimé. Le circuit intégré se réchauffe rapidement sous l'effet de la lumière infrarouge (généralement en 1 à 3 minutes).

7. Je viens de commencer à utiliser ce produit, il est préférable d'essayer d'utiliser la reprise du circuit imprimé abandonné plusieurs fois. et donc familiarisé avec l'utilisation de ce produit, puis effectuez les travaux de maintenance normaux.

Station de retouche BGA 540 W. Station de soudage infrarouge pour la réparation de circuits imprimés.

1). Convient pour le dessoudage et le soudage de circuits intégrés CMS BGA, SOIC, CHIP, QFP et PLCC.

Particulièrement adapté pour dessouder le module BGA, le pont nord et sud de la carte mère de l'ordinateur,

Toutes sortes de cartes mères de téléphones portables SMT IC et de lumières LED.

2). Rétrécissement. Séchage de la peinture. Retrait de l'adhésif. Décongélation. Réchauffement. Soudure de plastique, etc.
