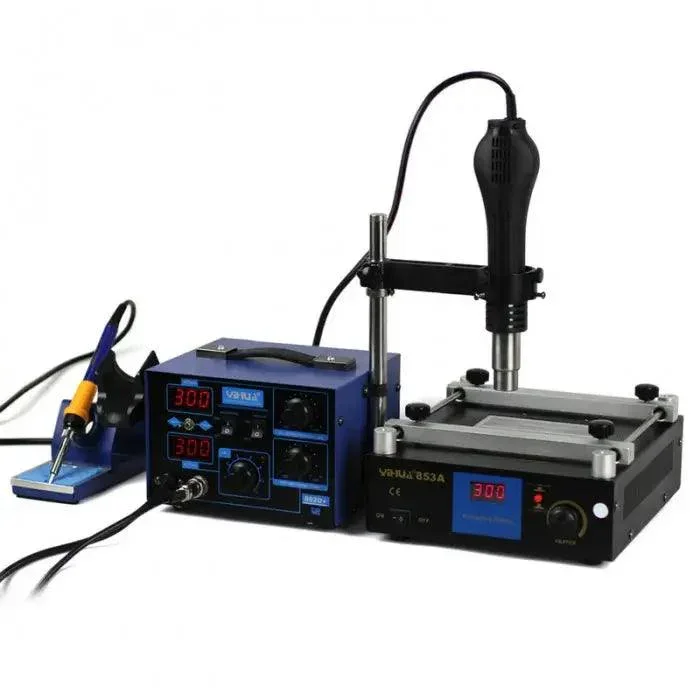

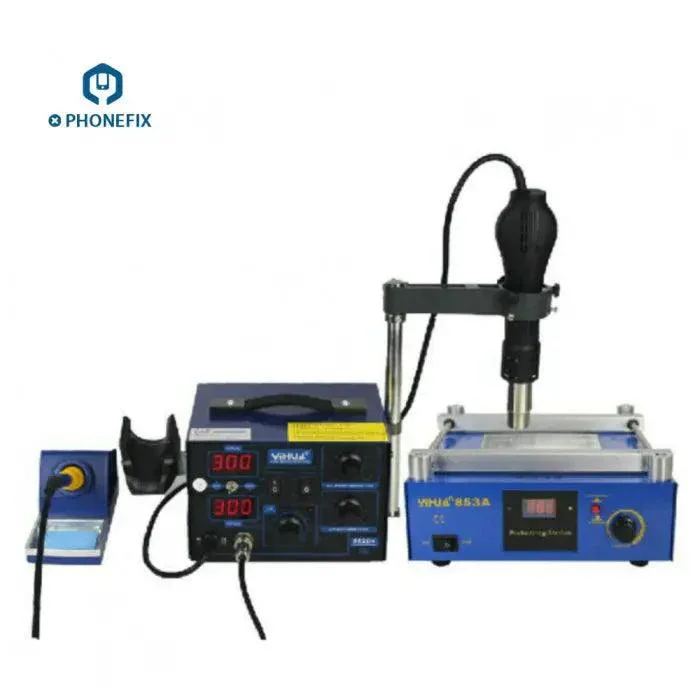

Station de retouche BGA 3 en 1 YIHUA combinée YH-862D + YH-853A

Station de reprise BGA 3-en-1 YIHUA YH-862D+ et YH-853A combinée, outils de réparation de téléphones portables professionnels : fer à souder et station de soudage moins chers pour une réparation appropriée des téléphones portables.

Convient à :
Dessoudage de circuits intégrés plats de grande taille, soudage de plaques doubles pour composants volumineux, brasage et dessoudage BGA, composants traités à sec. Dessoudage plus simple, plus sûr et plus rapide.

Mode d'emploi :

1. Il faudra traiter le PCB dans les comptoirs de préchauffage, le pistolet à vent
2. Destiné aux composants nécessitant dessoudage.
3. En fonction de la taille des composants, de l'épaisseur du circuit imprimé, du point de fusion de l'étain, réglez les degrés de pression d'air du pistolet et la température de préchauffage
4. Plage de température suggérée pour le pistolet à air comprimé : 300 à 380 degrés
5. Plage de température de préchauffage suggérée : 200 à 300 degrés
6. Lorsque le point de fusion de l'étain des composants, retirez l'élément

Caractéristiques de la station de préchauffage :

1. Corps en céramique chauffant infrarouge importé, chauffage rapide, haute efficacité, longue durée de vie.
2. Prenez un thermomètre, détection pratique de la température du PCB.
3. Capteur de contrôle PID en boucle fermée, température précise et stable.
4. Peut être utilisé dans le préchauffage du circuit imprimé et d'autres nécessitent un processus de chauffage uniforme.
5. Conception antistatique.

Spécification :

• Puissance de chauffage: 600W
• Zone de chauffage : 130 X130mm
• Matériau du corps chauffant : corps chauffant en céramique
• Le capteur de température : type thermocouple K
• Plage de température: 50℃-350 ℃
• Plage de test du thermomètre : 0-400℃
• Utilisation de la température ambiante : 0-40℃
• Le degré de stabilité de la température est : +_1℃
• Dimensions de l'enveloppe : 255 (L) x 200 (l) x 63 (H) mm

Opération :

A : Préchauffer l'original (avec des outils à dessouder)

1. Mettez le bouchon dans la poudre PCB, il sera traité sur le préchauffeur d'origine juste au milieu.
2. Selon la taille des composants de l'épaisseur du PCB, réglez la température, allumez l'interrupteur d'alimentation, le préchauffeur aura immédiatement ; Chauffez jusqu'à ce que vous ayez immédiatement une température bien posée, puis une température constante.

B : Retirez l'original

1. Mise en place du procédé PCB, mise en place de la démolition des composants dans le plat préchauffé.
2. En fonction de la taille des composants, de l'épaisseur du circuit imprimé, du point de fusion de l'étain du PCB, réglez la température.
3. Réglez la température. Une fois la température atteinte, observez l'apparition d'un point lumineux sur les pieds des composants. Lorsque vous constatez que les composants sont en fusion, utilisez une pince pour les saisir. Lorsque les composants sont démontés et qu'il est impossible de déplacer la carte immédiatement, lorsque le point lumineux des composants du circuit imprimé est proche du point de fusion, le déplacement de la carte entraînera le déplacement d'autres composants. À ce stade, coupez l'alimentation afin que la température du circuit imprimé redescende à température ambiante pour le démontage.

Station de retouche 862 en 2 YIHUA 1D+ BGA / Station de dessoudage pour téléphone portable

Caractéristiques :

1. Station de soudage 2 en 1 à air chaud et fer chaud
2. Conception extrêmement silencieuse et peu encombrante
3. Technologie SMD avancée pour une utilisation plus stable
4. La station de soudage 862 en 2 YIHUA 1D+ utilise deux écrans numériques à LED pour afficher la température de précision
5. Contrôle par micro-ordinateur SAMSUNG, préchauffage rapide
6. Technologie PID numérique pour améliorer la stabilité de la température
7. Réglez facilement le flux d'air et la rotation du contrôle de la température
8. Arrêt automatique de la rotation lorsque la température est inférieure à 70°C
9. La fonction d'auto-détection intelligente permet un fonctionnement personnel sécurisé
10. Fonction de démarrage automatique et manuel de la température du flux d'air pour plus de personnalité et de commodité
11. La poignée avec interrupteur à capteur permet d'accéder au mode de fonctionnement lors de la prise en main ou au mode veille lors de la pose.
12. Fonction de refroidissement automatique pour prolonger efficacement la durée de vie du radiateur et protéger le pistolet à air chaud
13. Conception ESD du fer à souder pour protéger les composants sensibles
14. Chauffage standard international pour une utilisation et un échange pratiques
15. Résistance de haute qualité pour une utilisation durable
16. Support en plastique pour placer le pistolet à air chaud, support en alliage de fer pour protéger le fer des matériaux inflammables
17. Convient aux composants SOIC, CHIP, QFP, PLCC, BGA et sensibles à la température ; convient au thermorétraction, au séchage, à l'élimination de la laque, à l'élimination de la viscosité, au dégivrage, au préchauffage et au soudage à la colle
18. Tension d'entrée AC 220V
19. CE approuvé

Fonction principale :

1. Le 862D+ intègre tous les mérites du 862D et le 862D amélioré.
2. Conception conviviale, les pièces du pistolet à air de la série 862 sont équipées de la fonction manuelle/automatique pour pouvoir effectuer l'installation en fonction de la situation de l'environnement d'utilisation, lorsque l'utilisation du pistolet à air est fréquente, il peut omettre d'élever la température à plusieurs reprises pour choisir le manuel, c'est pratique et rapide, pour augmenter l'efficacité du travail.
3. Les éléments chauffants du fer à souder utilisent un radiateur haute puissance importé, le support du fer utilise un support en alliage d'aluminium avec une éponge dans le pied du support, ce qui sera bon pour le travail.

Données techniques :

• Consommation: 720W
• Température du pistolet : 100-480℃
• Type de pistolet : Ventilateur sans balais à vent doux
• Débit d'air : 120L/MIN
• Matériau du réchauffeur de pistolet : Ferro-alliages
• Résistance du chauffe-pistolet : 74Ω
• Plage de température: 200-480 ℃
• Matériau du radiateur en fer : radiateur haute puissance importé
• Type de fer : manche bleu

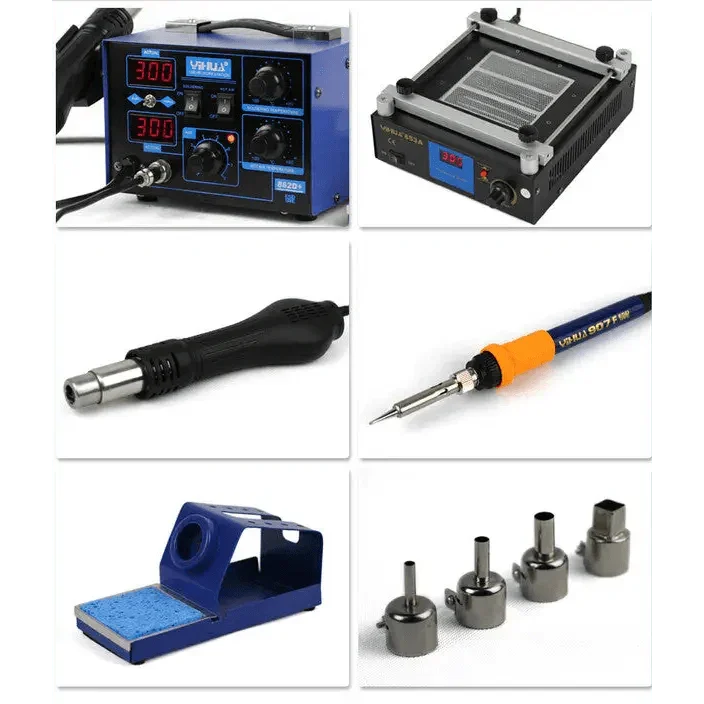

Liste de colisage:

• 1 x YH-862D+ et YH-853A + cordon d'alimentation
• 1 guide
• 1 fer à souder
• 1 support de fer à souder
• 4 buses
• 1 capteur IC
