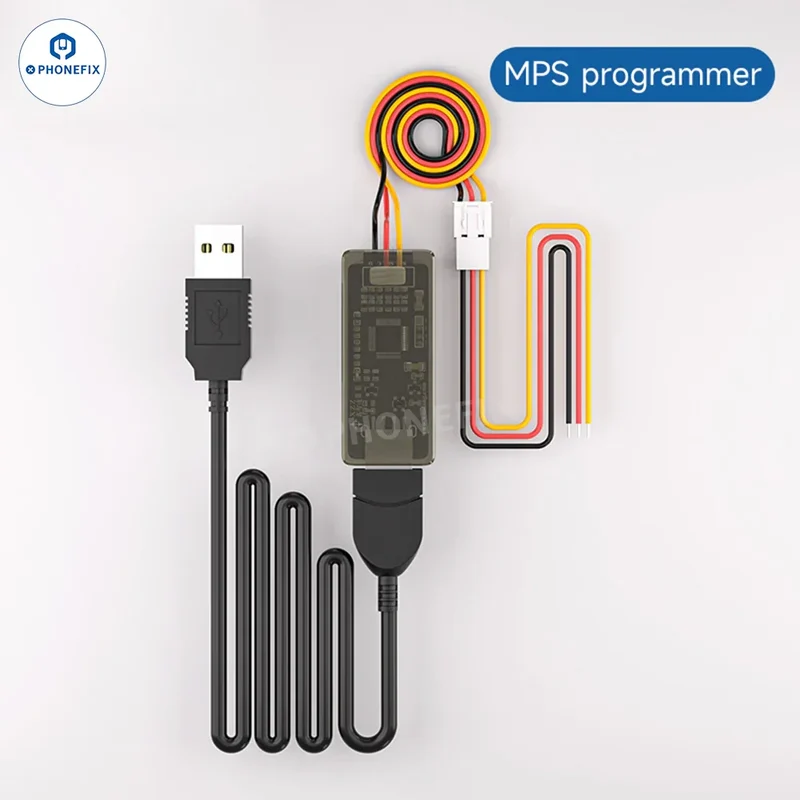

Outil de lecture et d'écriture de puces pour ordinateur portable XZZ MPS Programmateur hors ligne

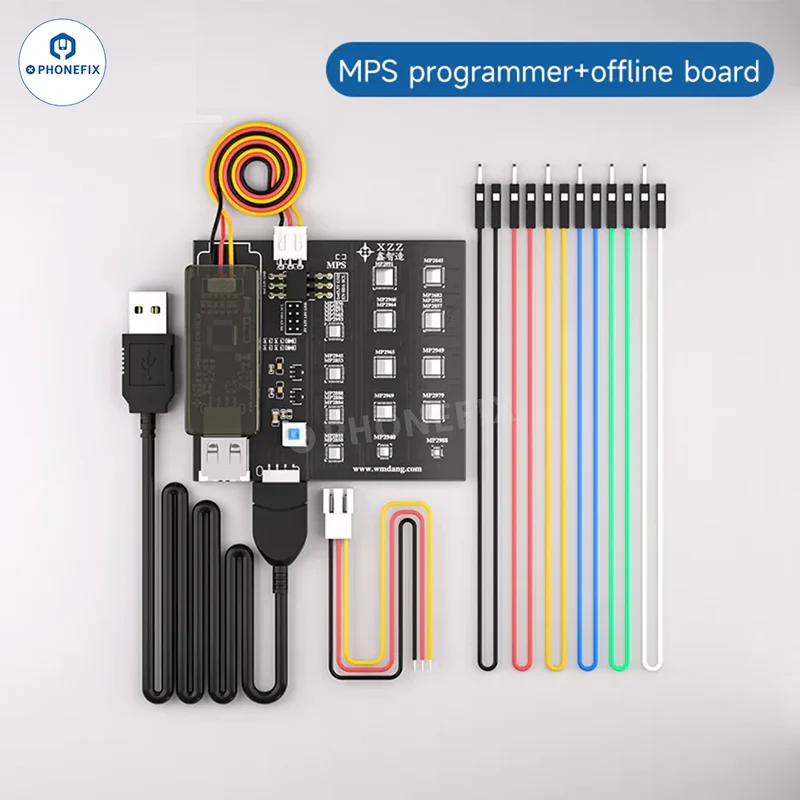

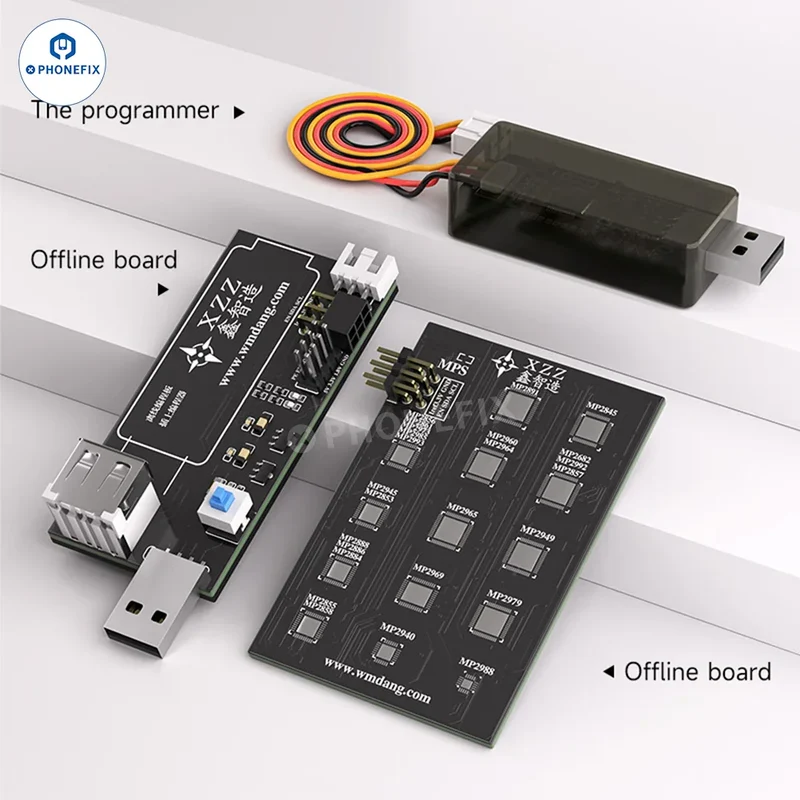

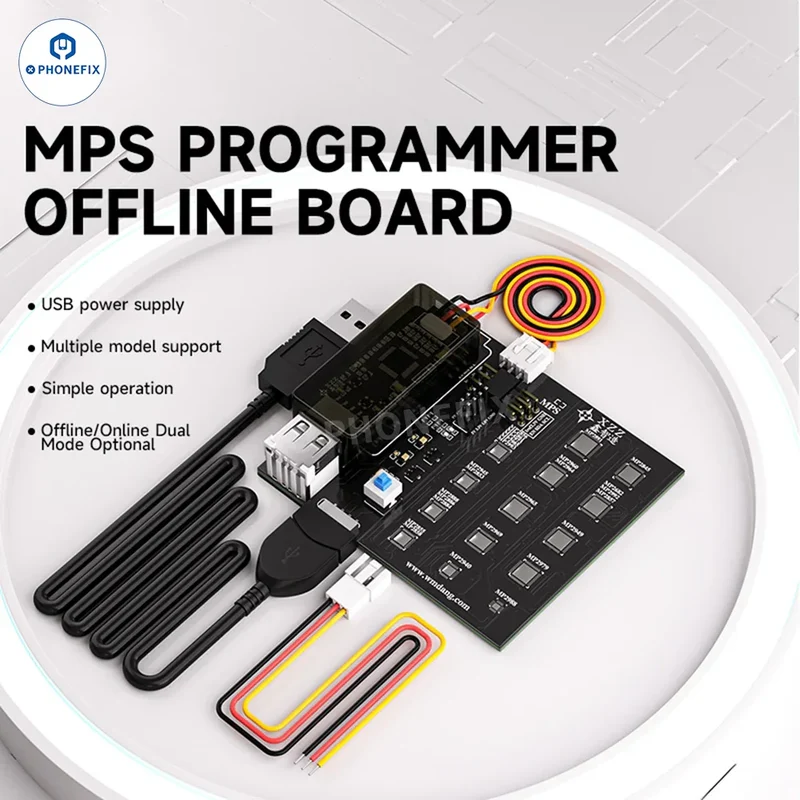

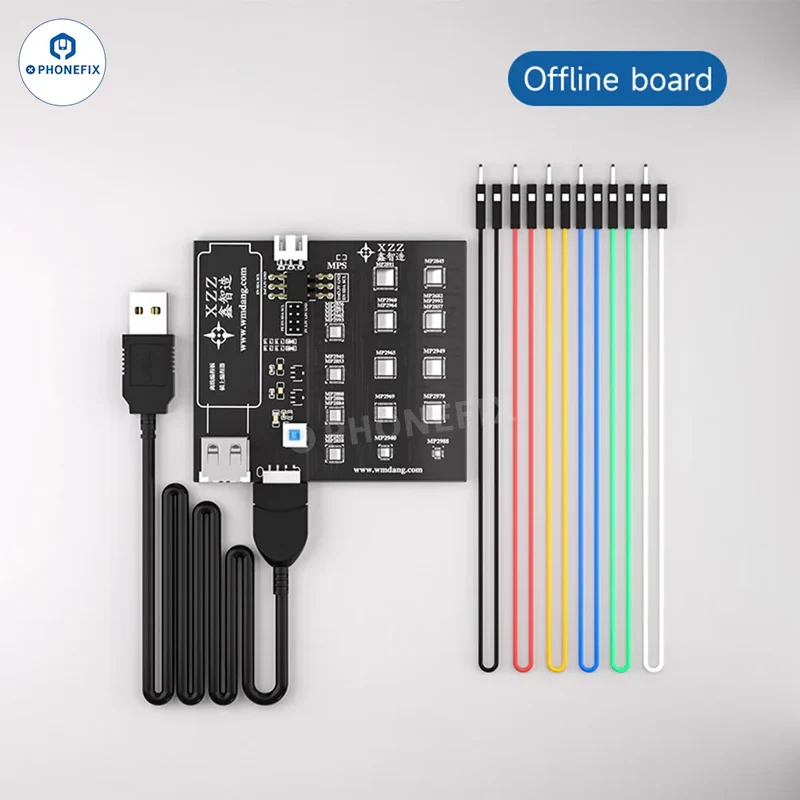

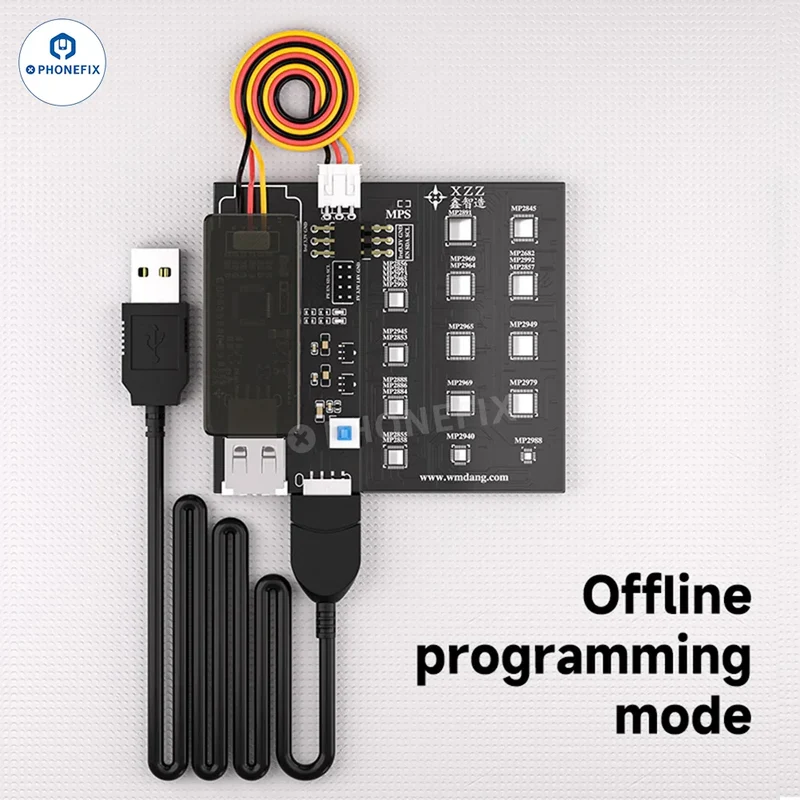

Le programmateur MPS pour ordinateur portable XZZ avec carte hors ligne prend en charge le double mode hors ligne/en ligne, permettant la lecture, l'écriture et la réparation des puces d'ordinateur portable sans démontage. Des câbles de pontage relient la carte mère pour la programmation en ligne, et le processeur est soudé sur la carte MPS pour la programmation hors ligne.

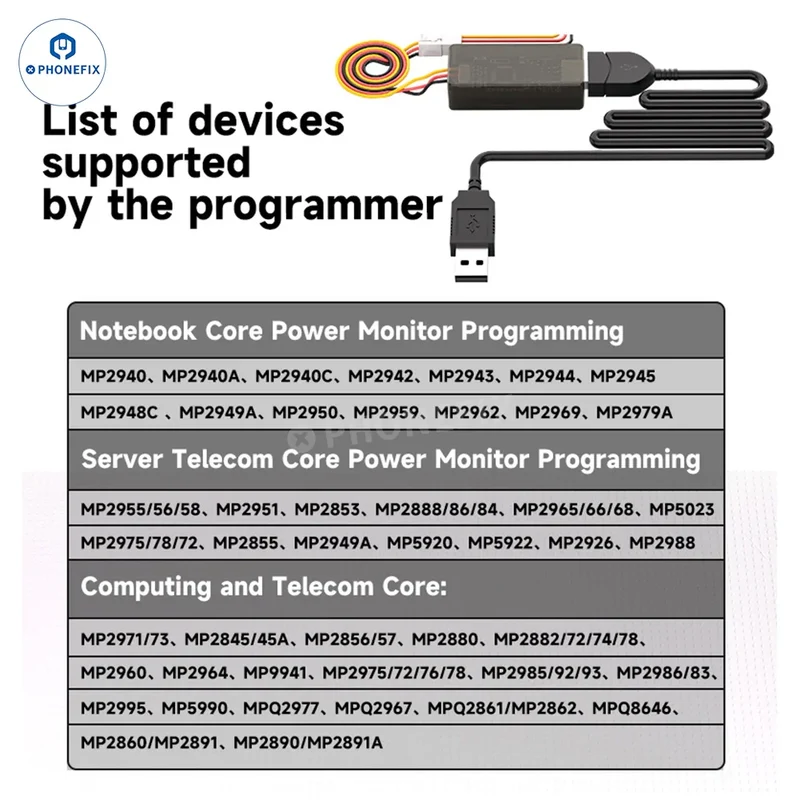

Liste des appareils pris en charge par le programmateur :
1. Programmation du moniteur d'alimentation du noyau du notebook : MP2940, MP2940A, MP2940C, MP2942, MP2943, MP2944, MP2945, MP2948C, MP2949A, MP2950, ​​MP2959, MP2962, MP2969, MP2979A.
2. Programmation du moniteur d'alimentation du cœur de télécommunication du serveur : MP2955/56/58, MP2951, MP2853, MP2888/86/84, MP2965/66/68, MP5023, MP2975/78/72, MP2855, MP2949A, MP5920, MP5922, MP2926, MP2988.
3. Noyau Informatique et Télécom : MP2971/73, MP2845/45A, MP2856/57, MP2880, MP2882/72/74/78, MP2960, MP2964, MP9941, MP2975/72/76178, MP2985/92/93, MP2986/83, MP2995, MP5990, MPQ2977, MPQ2967, MPQ2861/MP2862, MPQ8646, MP2860/MP2891, MP2890/MP2891A.

Tutoriel du programme d'importation et d'exportation MPS :
1. Lors de l'ouverture du logiciel MPS et que la programmation n'est pas connectée, un message rouge "L'USB n'est pas connecté !" apparaîtra ci-dessous.
2. Lorsque le programmateur est connecté, le message rouge "L'USB n'est pas
connecté!" disparaîtra ci-dessous.
3. Le programmateur est connecté à la puce via une prise 3P, avec un fil noir de GND, un fil rouge de SDA et un fil jaune de SCL.
4. Si vous n'êtes pas sûr du point spécifique, veuillez vous référer au PDF de la puce, tel que MP28888, où la broche 34 est SCL et la broche 35 est SDA.
5. Allumez la carte cible et cliquez sur « SCAN » pour rechercher la puce. Notez que la puce doit être sous tension pour être reconnue.
6. Puce identifiée MP2888A avec adresse PMBUS de 20H et ID fournisseur de 25H.
7. S'il y a plusieurs puces, la liste s'affichera à gauche. Cliquez sur le titre de la puce pour la sélectionner.
8. L'entrée est utilisée pour définir les paramètres de base de la puce, tels que le nombre de phases, etc.
9. Cliquez sur « Reglster » pour sauvegarder et flasher les programmes sur cette interface.
10. Programme de sauvegarde : Cliquez sur [Exportation actuelle] ou [Exportation système], saisissez le nom du fichier à enregistrer dans la boîte de dialogue Enregistrer sous, puis enregistrez. S'il y a plusieurs puces, L'exportation courante sauvegarde une seule puce, tandis que l'exportation systématique sauvegarde toutes les puces ensemble dans un fichier. Nous recommandons d'utiliser Cur. Export.
11. Il existe deux méthodes pour flasher les programmes
Méthode 1: Cliquez sur [Sys.cmd] pour sélectionner le fichier programme, ouvrez-le, importez la configuration, puis cliquez sur [Écrire sur NVM], écrivez simplement le programme dans la puce.
Méthode 2: Cliquez sur [Configuration système]
Sélectionnez le fichier programme, ouvrez-le et le programme écrira automatiquement sur la puce.
La différence entre les deux méthodes est Sys. Config est directement écrit sur la puce, tandis que Sys.cmd nécessite que nous l'écrivions manuellement.
Écrivez, pratique pour écrire après avoir modifié les paramètres.
