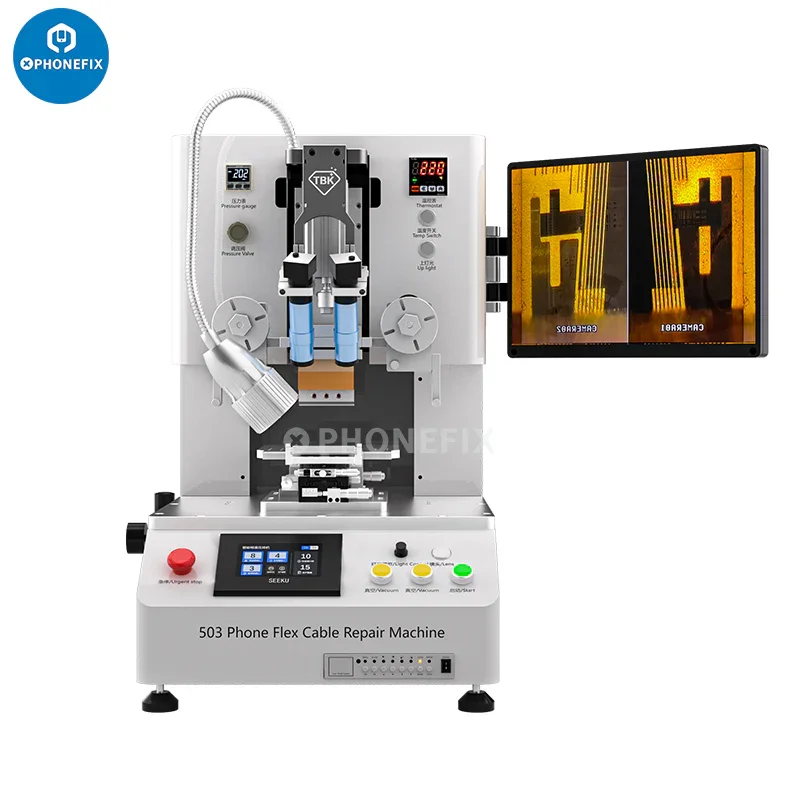

Machine de collage et de réparation de câbles flexibles TBK COF COP

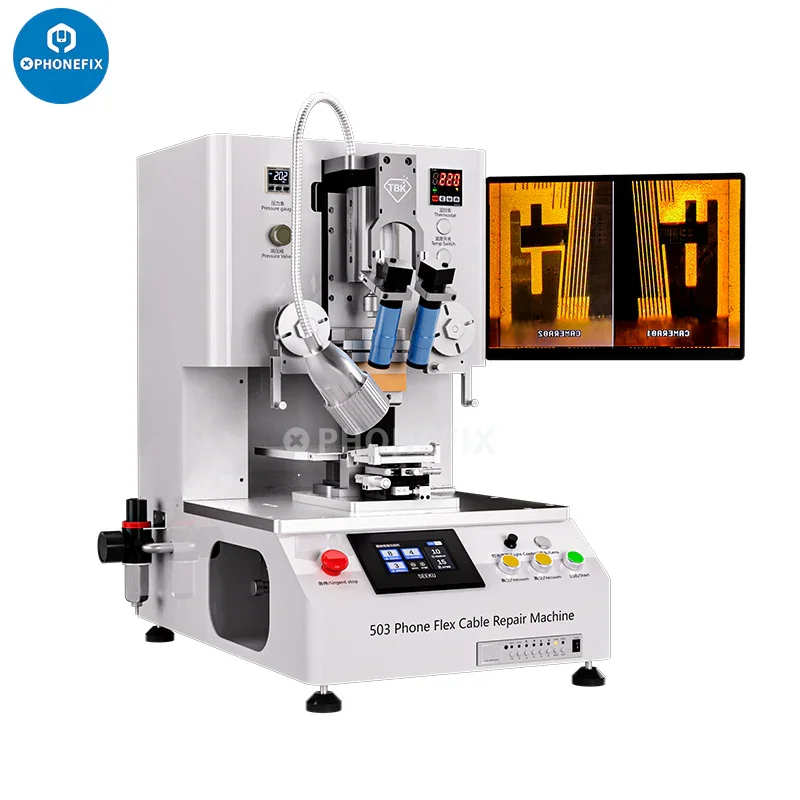

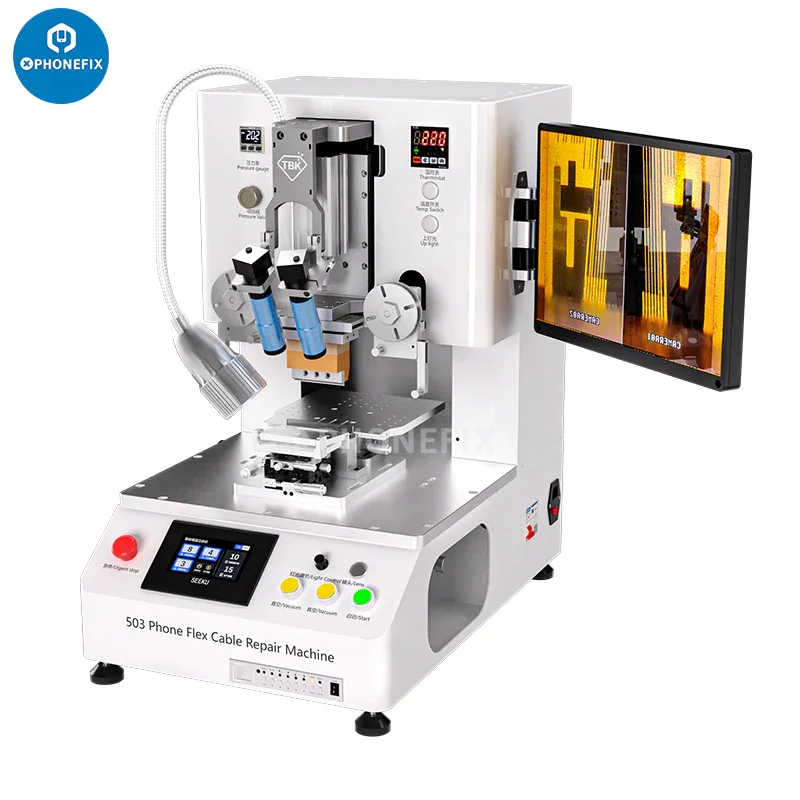

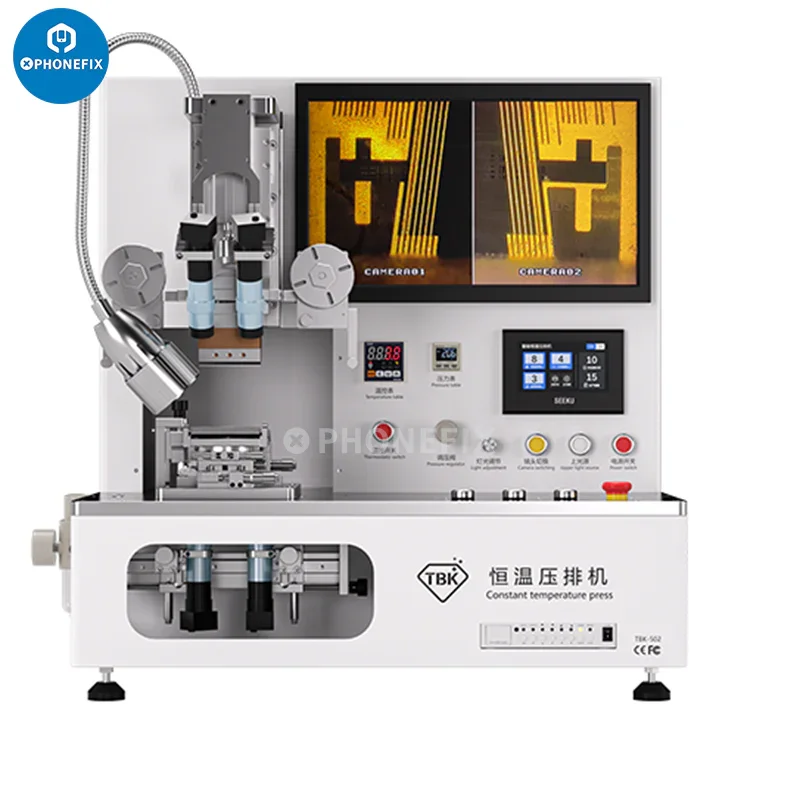

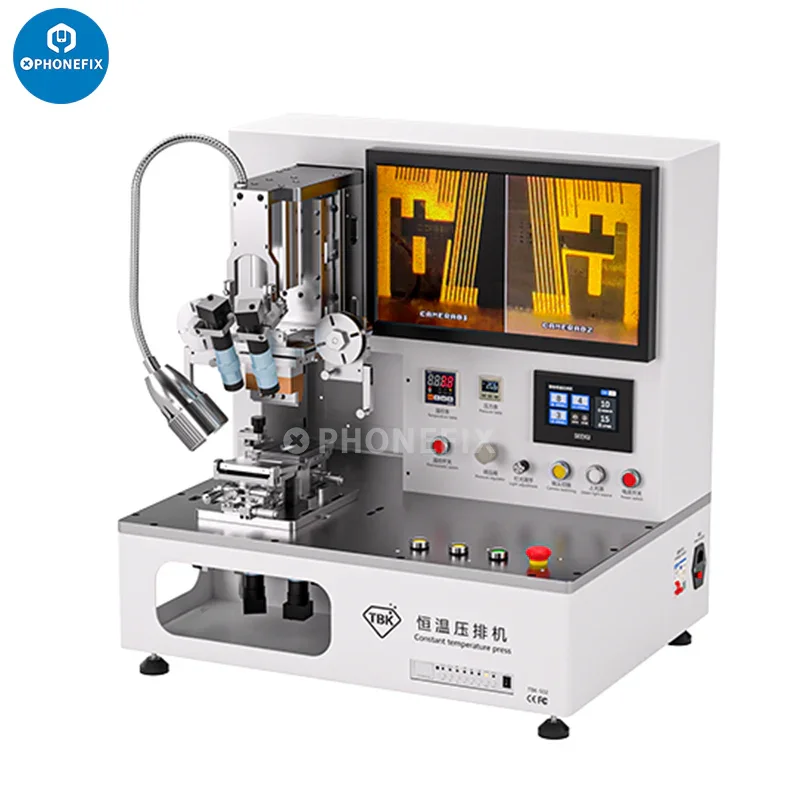

Machine de réparation de câbles flexibles d'écran de téléphone TBK 502 / TBK 503 Machine de collage par pression à température constante de câbles ruban FPC pour réparation d'écrans OLED TFT (LCD) COF COP. La machine de réparation de câbles flexibles d'écran de téléphone portable TBK 503 presse à chaud le câble d'affichage/câble tactile de l'écran OLED/LCD à travers l'appareil photo, le câble d'alignement de la plate-forme micrométrique, le groupe de tête de coupe, etc., et durcit l'adhésif conducteur ACF dans le temps défini pour réparer les écrans non affichés, non tactiles, clignotants, écrans flocon de neige, ruptures de câbles, corrosion par infiltration d'eau et autres défauts causés par l'affichage de l'écran, la touche et la défaillance du câble de réparation.

Types d'écrans mobiles adaptés :
1. TFT (LCD) : ceux avec rétroéclairage à l'arrière appartiennent tous à ce type d'écran.
2. OLED : écran de lumière froide, écran dur, écran de rangée jaune, tels que : Honor 20 Youth, vivo s6, etc., cela appartient à l'emballage COG.
3. COF : écran froid, écran dur, écran vert, tels que : R15, R17, reon5/6, 1+6T, x27, X30, NEX, K30ro, Xiaomi 9, p30, mate30, etc., la grande majorité des écrans sont de cette structure.
4. COP : écran incurvé, écran flexible, etc., tels que : iPhone 12-iPhone 15 Pro Max, P40P, Xiaomi 13Pro, écran pliable (tel que OPPO FindX), la structure ci-dessus de la reliure métallique, COP est la technologie d'emballage la plus avancée pour l'écran actuel.

Caractéristiques de la machine de réparation de câbles flexibles d'écran TBK-503 :

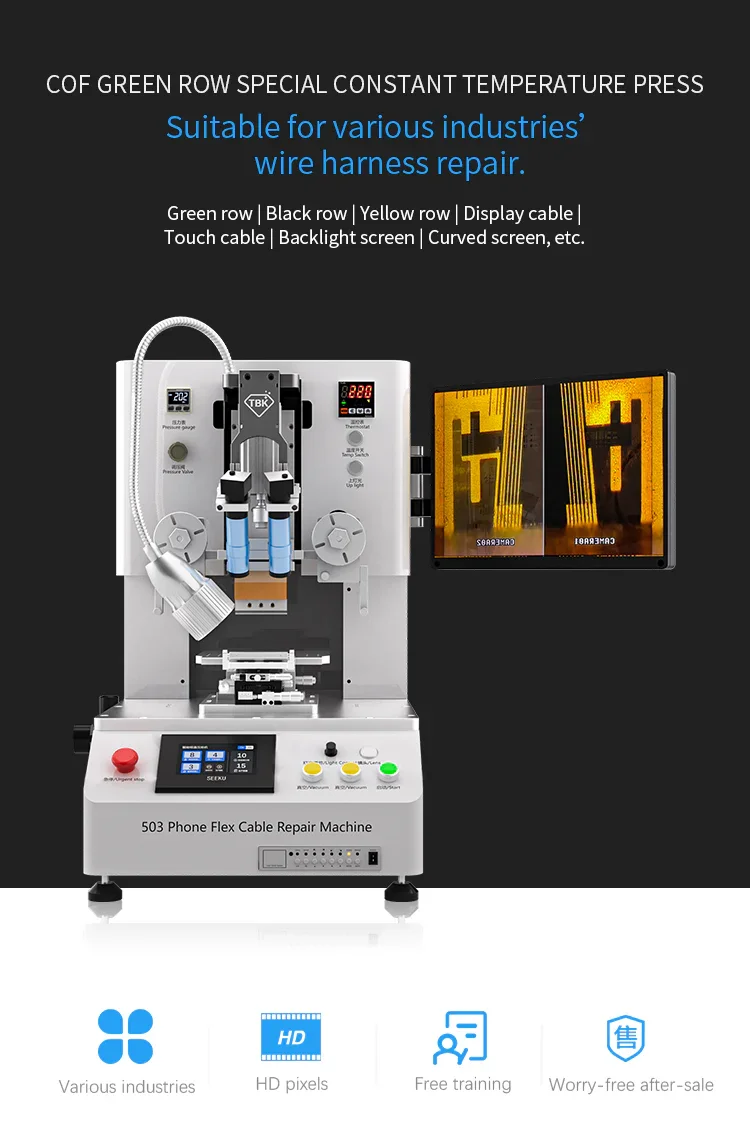

1. Presse spéciale à température constante à rangée verte COF, adaptée à la réparation de faisceaux de câbles de diverses industries, rangée verte, rangée noire, rangée jaune, câble d'affichage, câble tactile, écran rétroéclairé, écran incurvé, etc.

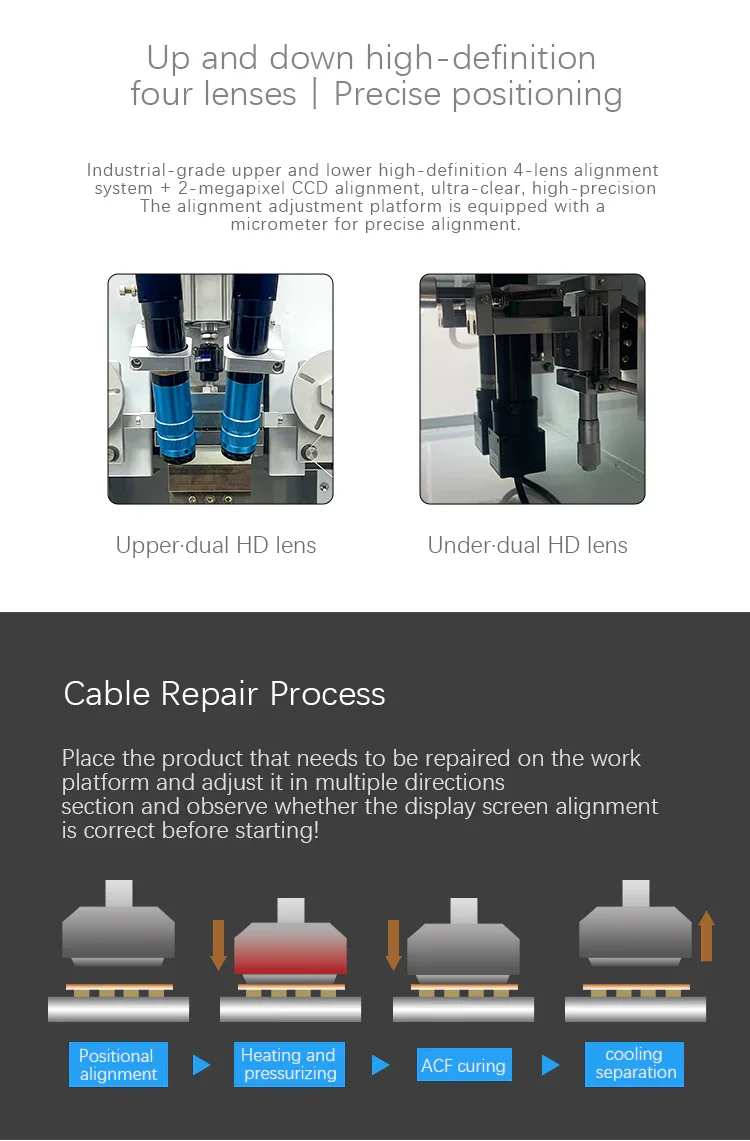

2. Système d'alignement à 4 lentilles haute définition supérieure et inférieure de qualité industrielle Alignement CCD 2 mégapixels, ultra-clair, haute précision, la plate-forme de réglage d'alignement est équipée d'un micromètre pour un alignement précis.
3. Peut réparer une variété d'écrans défectueux : pas d'affichage, pas de contact, panne tactile, écran noir, écran flou, affichage anormal, rupture de câble, câble d'écran sorti (problème de câble), etc.

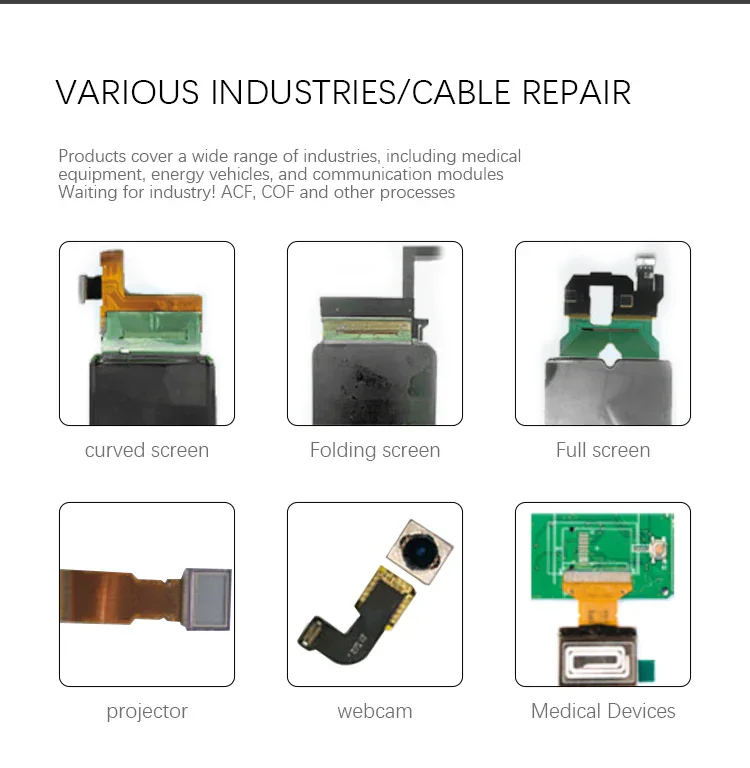

4. Les produits couvrent un large éventail d'industries, notamment les équipements médicaux, les véhicules énergétiques et les modules de communication en attente d'industrie, d'ACF, de COF et d'autres processus.

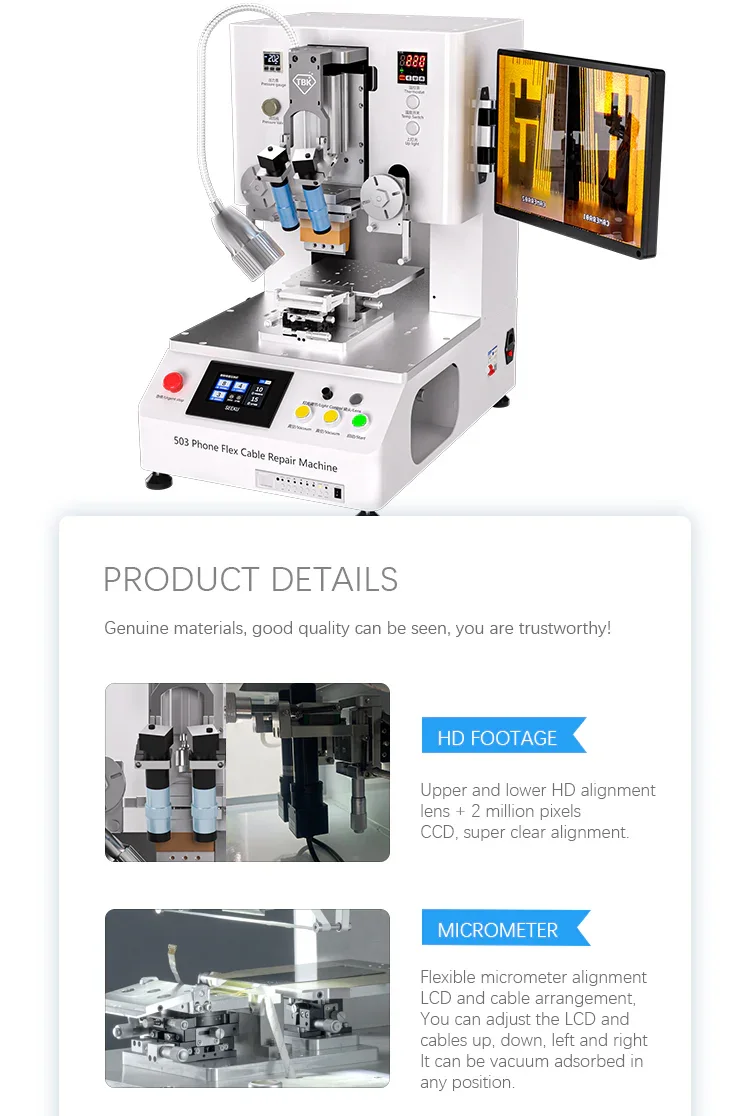

5. Images HD Objectif d'alignement HD supérieur et inférieur CCD de 2 millions de pixels, alignement ultra clair.
6. Micromètre, alignement micrométrique flexible LCD et disposition des câbles.
7. Vous pouvez régler l'écran LCD et les câbles vers le haut, le bas, la gauche et la droite, il peut être adsorbé sous vide dans n'importe quelle position.

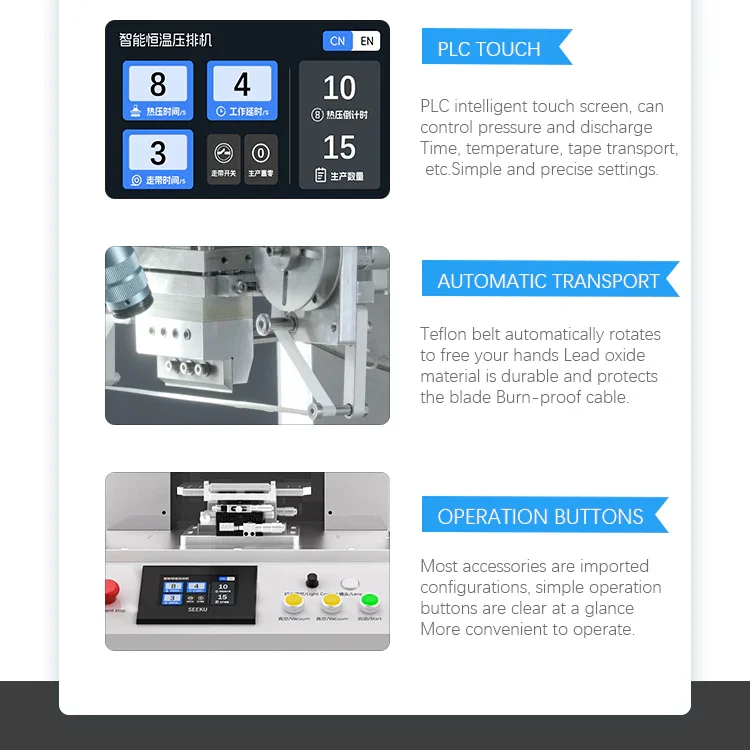

8. L'écran tactile intelligent PLC peut contrôler la pression et le temps de décharge, la température et le transport de la bande. etc, des réglages simples et précis.
9. La courroie en téflon tourne automatiquement pour libérer vos mains. Le matériau en oxyde de plomb est durable et protège la lame grâce à un câble résistant aux brûlures.
10. La plupart des accessoires sont des configurations importées, les boutons de fonctionnement simples sont clairs en un coup d'œil et plus pratiques à utiliser.

industries applicables: réparation d'écran de téléphone portable, réparation d'appareil photo de téléphone, équipement médical, véhicules énergétiques, modules de communication et autres industries, ACF, COF et autres processus.

Paramétrage:
1. Câble flexible d'affichage sous la tête de coupe (pression / température / temps) : 2.85 MPa / 250 °C / 11 S (il est recommandé d'ajuster 260 à 280 °C en fonction de la situation réelle dans les zones froides) ; du téflon est utilisé.
2. Câble flexible tactile sous la tête de coupe (pression / température / temps) : 2.0 MPa / 230 °C / 11 S (il est recommandé d'ajuster 240 à 245 °C en fonction de la situation réelle dans les zones froides) ; du téflon est utilisé.
3. Câble flexible jaune de l'écran des téléphones Android sous la tête de coupe (pression / température / temps) : 2.85 MPa / 250 °C / 12 S (260-280 °C sont recommandés pour s'ajuster en fonction de la situation réelle dans les zones froides) ; Une peau en silicone est utilisée.
4. Câble flexible noir pour écran d'iPhone Apple sous la tête de coupe (pression / température / temps) : 2.5 MPa / 250 °C / 11 S (260-280 °C sont recommandés pour ajuster en fonction de la situation réelle dans les zones froides) ; Une peau en silicone est utilisée.
5. Câble flexible d'écran Apple COP sous la tête de coupe (pression / température / temps) : 2.85 MPa / 250 °C / 11 S (260-280 °C sont recommandés pour les zones froides à ajuster en fonction de la situation réelle) ; Du téflon est utilisé.

Opération de pressage :
1. Détectez l'écran et identifiez le problème de panne.
2. Démontez le câble de l'écran à réparer. Appuyez sur la nappe tactile verte de type Android pour séparer le cache. La nappe jaune de type COF n'a pas besoin d'être séparée. Si le cache inférieur de l'Apple n'est pas gravement endommagé, il n'est pas nécessaire de le retirer. En cas de dommage grave, il est recommandé de le retirer avant de continuer.
3. Utilisez le séparateur pour retirer l'écran cassé ou l'ancien câble d'écran du même modèle et vérifiez qu'il n'y a pas de problèmes tels que la corrosion par l'eau et la fracture.
4. Nettoyez le câble, l'écran du téléphone Android doit nettoyer la ligne ITO.
5. Utilisez un microscope pour vérifier si le câble nettoyé est propre, court-circuité, etc.
6. Préchargez l'adhésif conducteur ACF pour le câble et fixez-le avec une machine à presser.
7. Testez l'écran.
