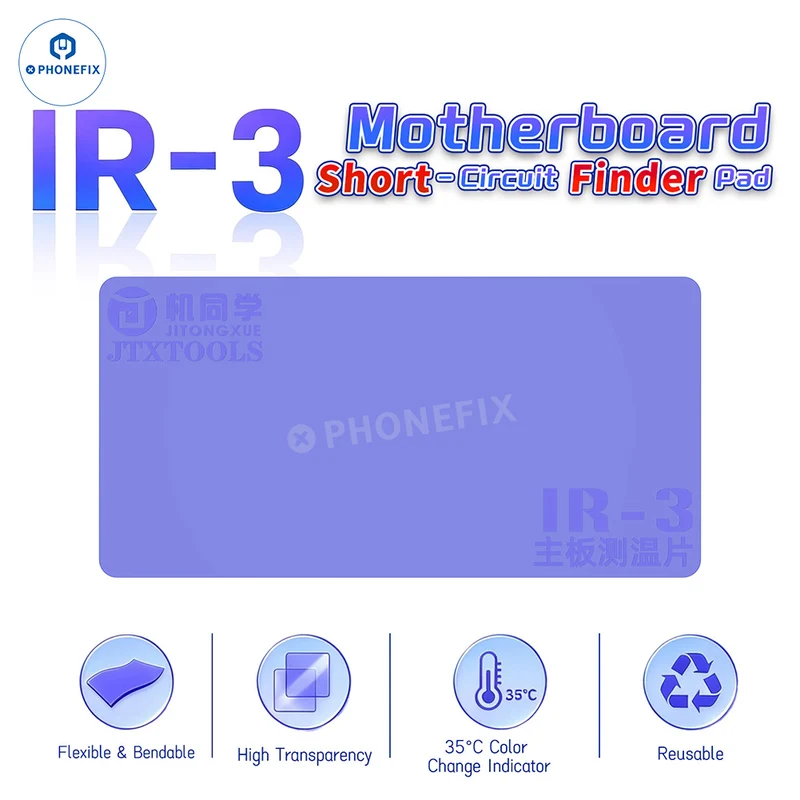

JTX IR-3 Détecteur de court-circuit sur carte mère de téléphone - Plaque de mesure de température

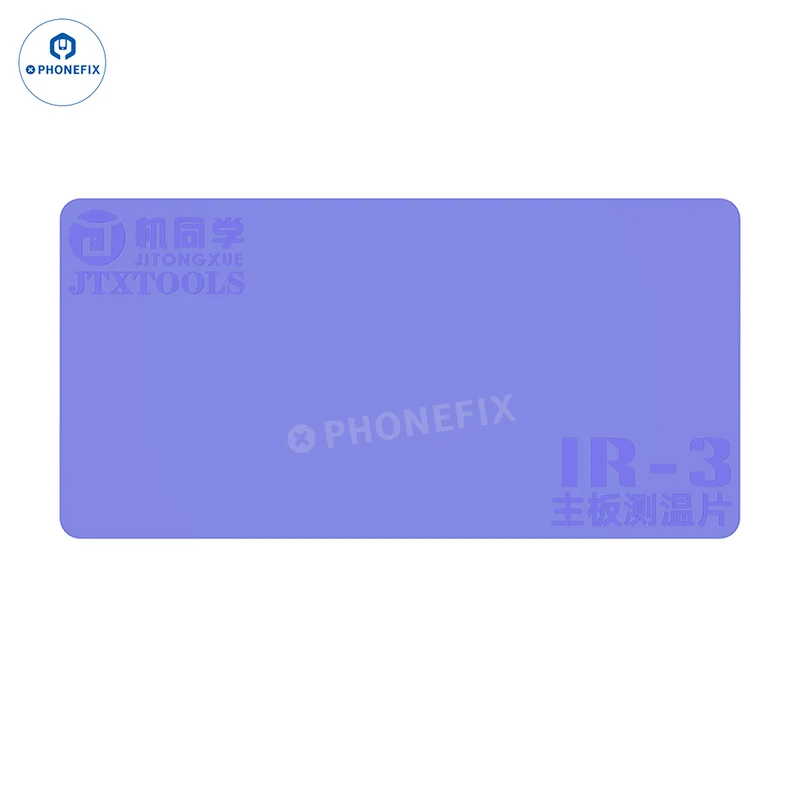

Le tapis de détection de courts-circuits JTX IR-3 de JTX TOOLS est un outil professionnel en silicone thermochromique conçu pour localiser rapidement les courts-circuits et les composants en surchauffe sur les cartes mères de téléphones, les circuits imprimés et les appareils électroniques. Contrairement aux caméras thermiques, ce tapis de détection IR-3 innovant utilise une technologie de changement de couleur sensible à la température : il devient blanc à partir de 35 °C, permettant ainsi de localiser instantanément et précisément les points chauds. Une solution économique, sans fumée et réutilisable pour les techniciens et les ateliers de réparation de téléphones.

Caractéristiques :

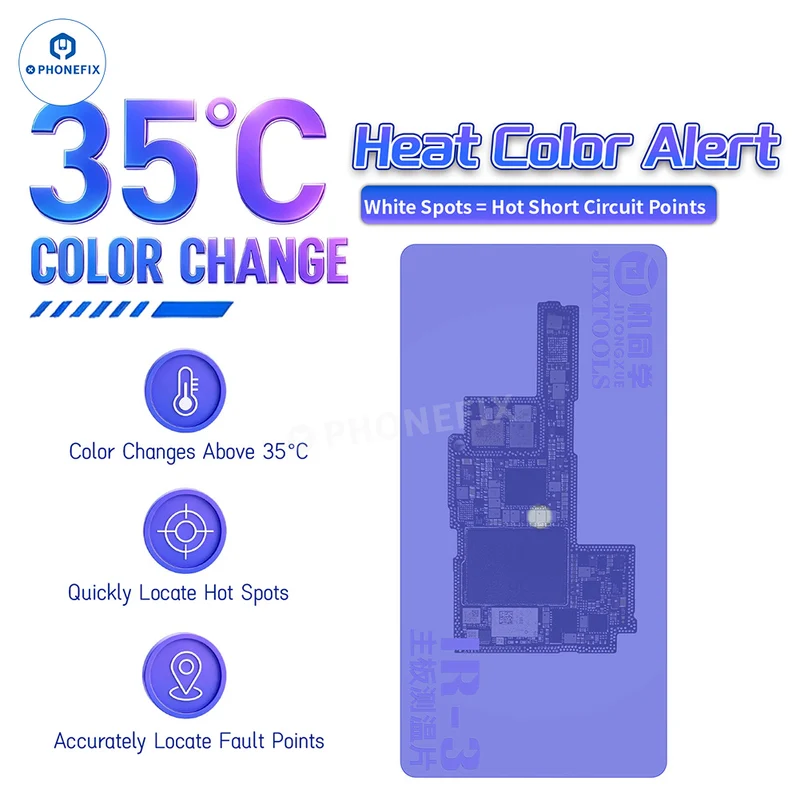

1. Thermochromique 35°C : Le changement de couleur commence à environ 35°C, identifiant rapidement les points de chaleur anormaux.
2. Localisation rapide du point blanc : La zone de changement de couleur blanche sert d’indication visuelle des points chauds/courts-circuits suspectés.
3. Feuille flexible de 0.5 mm : Souple et flexible, ce qui facilite son adhérence à la carte mère et aux différentes surfaces des composants.
4. Conception à haute transparence : Permet l'observation des circuits et composants de la carte mère situés sous le capteur de température, facilitant ainsi la localisation précise des pannes.
5. Réutilisable : Utilise un matériau thermochromique réversible ; les changements de couleur sont déclenchés à ≥35 °C et la couleur revient à son état d'origine en dessous de 35 °C, permettant une utilisation répétée.
6. Aucun réglage complexe requis : contrairement aux équipements d'imagerie thermique, il ne nécessite ni mise au point ni étalonnage, ce qui simplifie son utilisation.
7. Sans fumée et sans odeur : Élimine le besoin de tests de chauffage à haute température avec de la colophane, gardant ainsi l'établi de réparation plus propre.
8. Solution de test à faible coût : Convient au dépannage de routine et à haute fréquence des courts-circuits de cartes mères par le personnel de réparation.

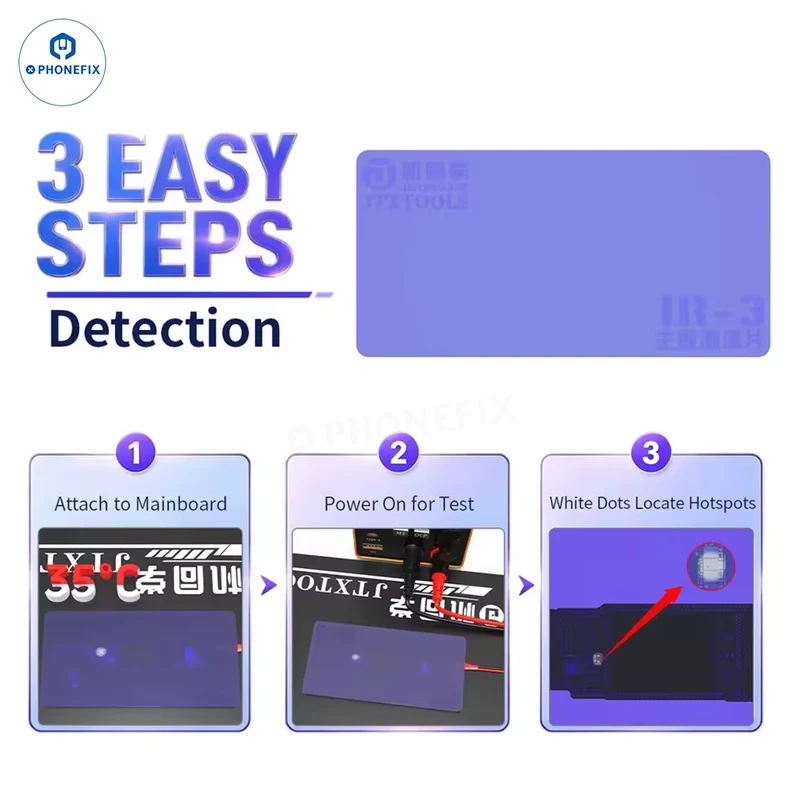

9. Test rapide en trois étapes : Fixer à la carte mère → Test de mise sous tension → Localiser la source de chaleur en fonction des points blancs changeant de couleur.
10. Applicable à diverses cartes mères : Peut être utilisé pour localiser les sources de chaleur de court-circuit sur différents types de cartes mères électroniques.
11. Application : Réparation de cartes mères de téléphones ; Diagnostic de circuits imprimés ; Préparation de la reprise de BGA ; Contrôle qualité ; Réparation sur site.

Spécifications du produit
Marque : JTXTOOLS
Modèle: IR-3
Nom du produit : Plaque de détection de courts-circuits
Température de détection : ≥ 35 °C
Matière : Silicone thermochromique réversible
Epaisseur: 0.5mm
Caractéristiques : Flexible, transparent, réutilisable
Changement de couleur : ≥ 35 °C : La couleur change ; < 35 °C : La couleur d’origine est rétablie.
Fonction : Détecte les sources de chaleur en cas de court-circuit sur les circuits imprimés/cartes mères
Taille de l'emballage: 13x65x143mm
Poids brut: 21.5g
