Carte de test flexible pour station d'accueil micro USB pour port de charge du téléphone U2

Carte de test flexible pour prise arrière de téléphone portable avec port micro-USB Type-C et éclairage pour iPhone et Android, test de défaut de charge sans démontage. Outil de diagnostic du port de charge pour Android, iPhone U2, test IC, test de batterie, test du port de charge USB, etc.

Option:

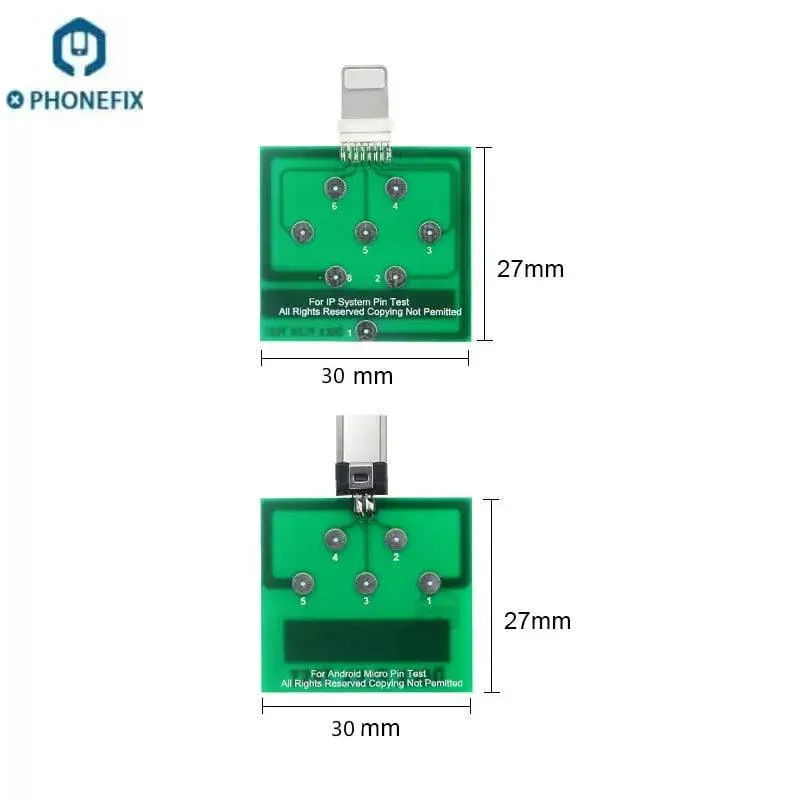

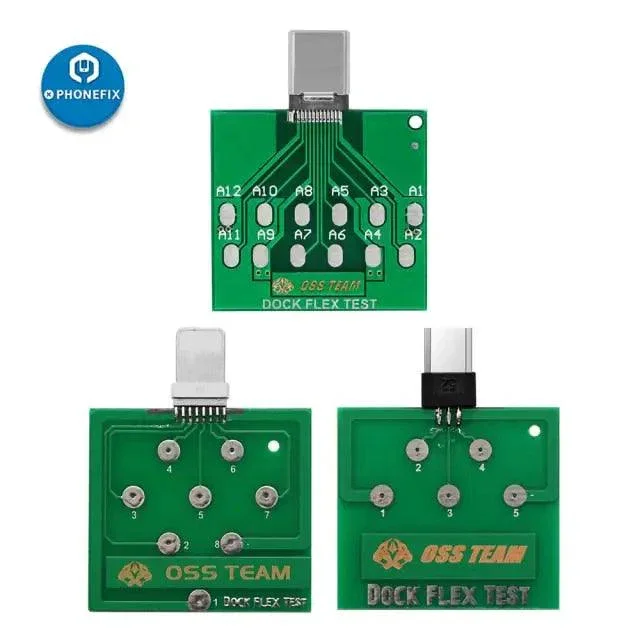

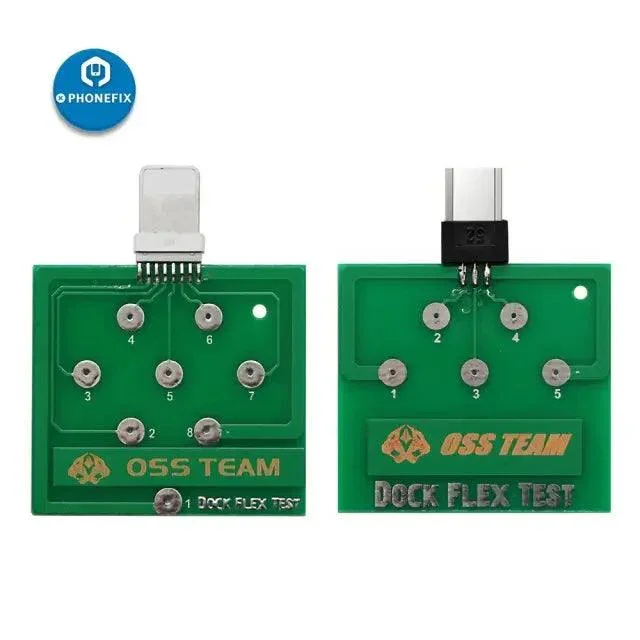

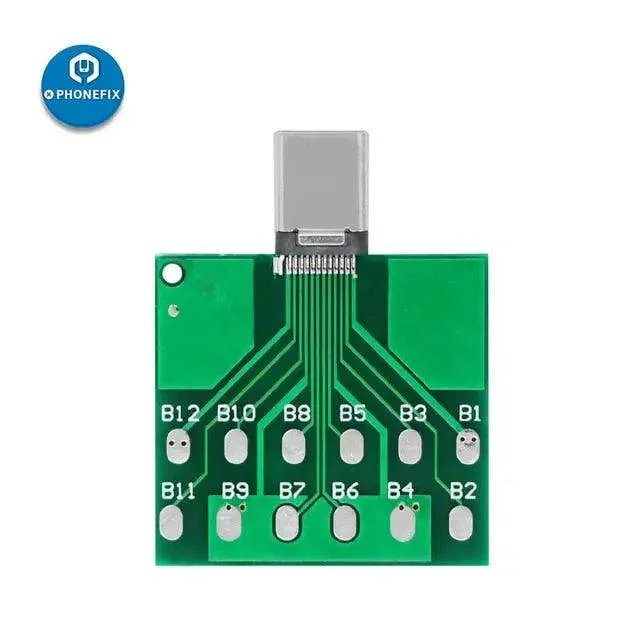

1. Carte de test de prise de queue de téléphone OSS Team.
- Port Lightning pour iPhone.

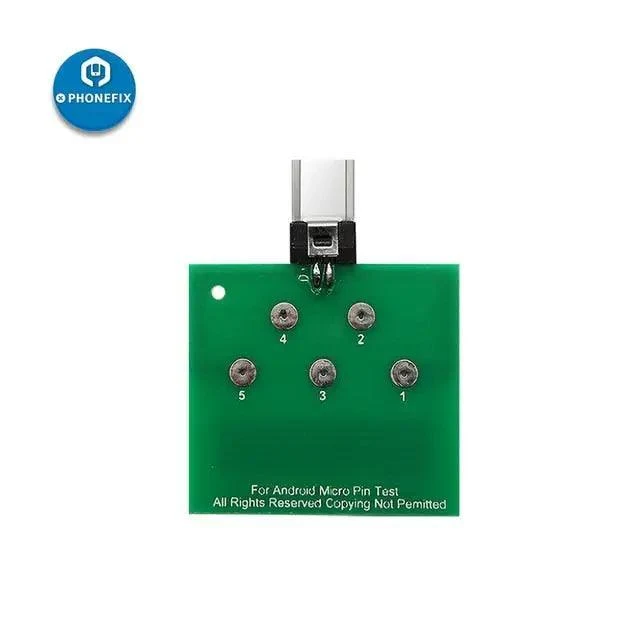

- Port micro-USB pour téléphone Android.
- Port USB-C pour téléphone Android.

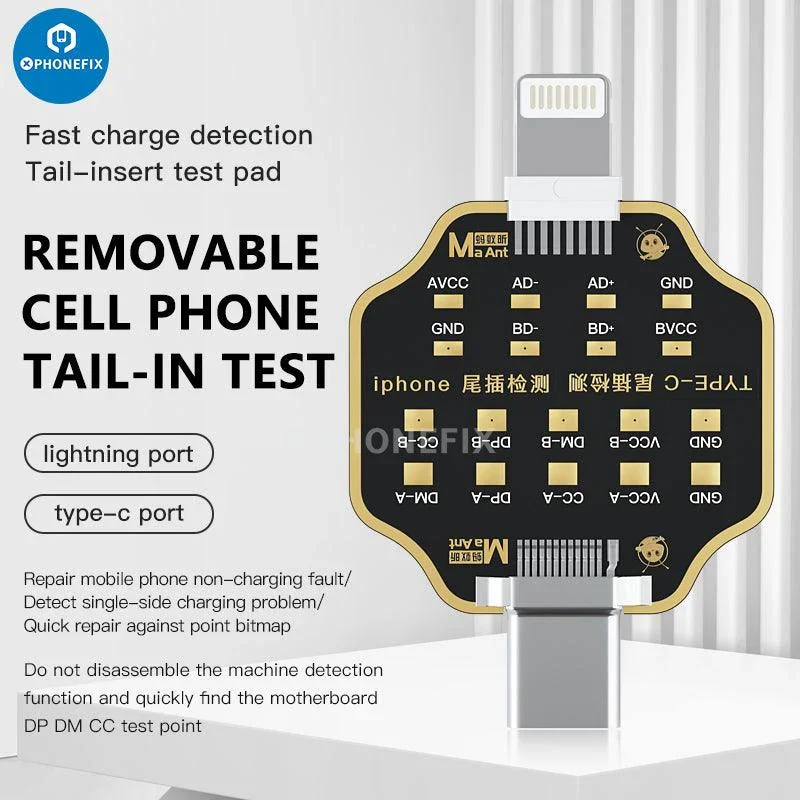

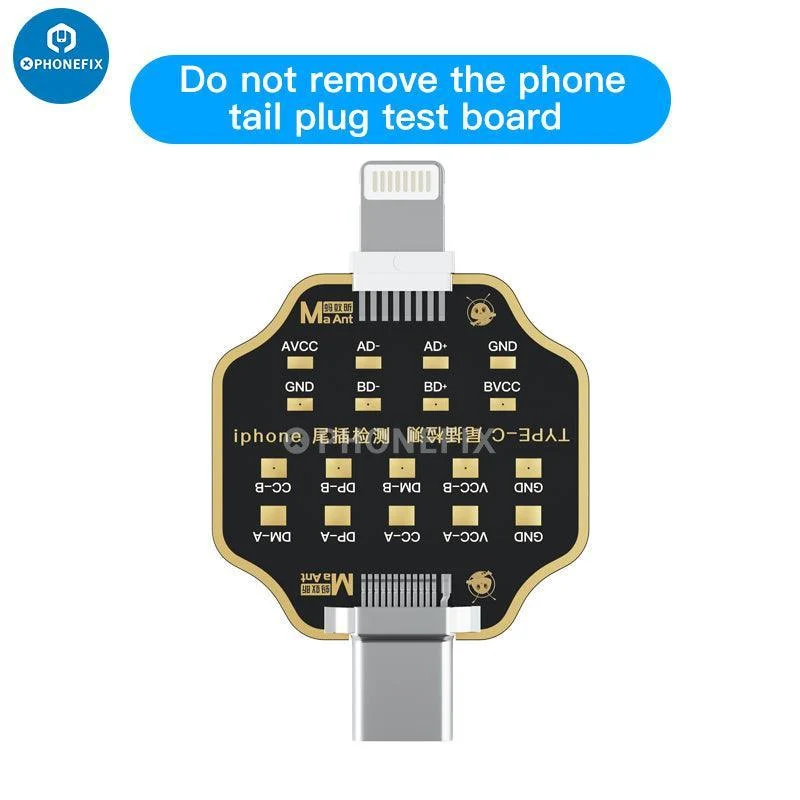

2. Carte de test de prise arrière de téléphone MaAnt (avec éclairage et port de type C).

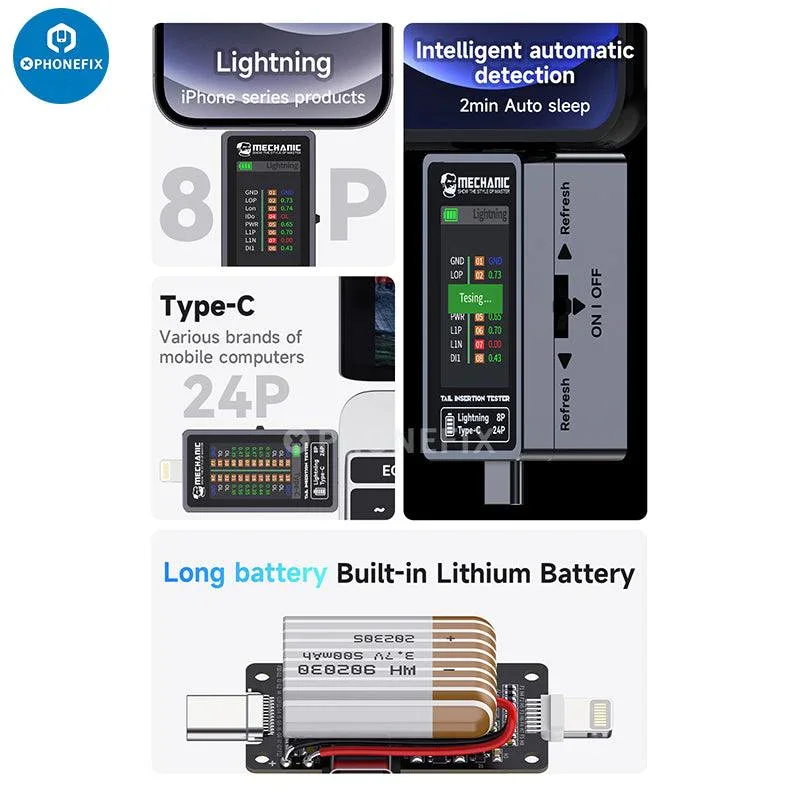

3. Testeur de prise de queue de téléphone Mechanic T-824 (avec éclairage et port de type C).

Fonctionnalité:

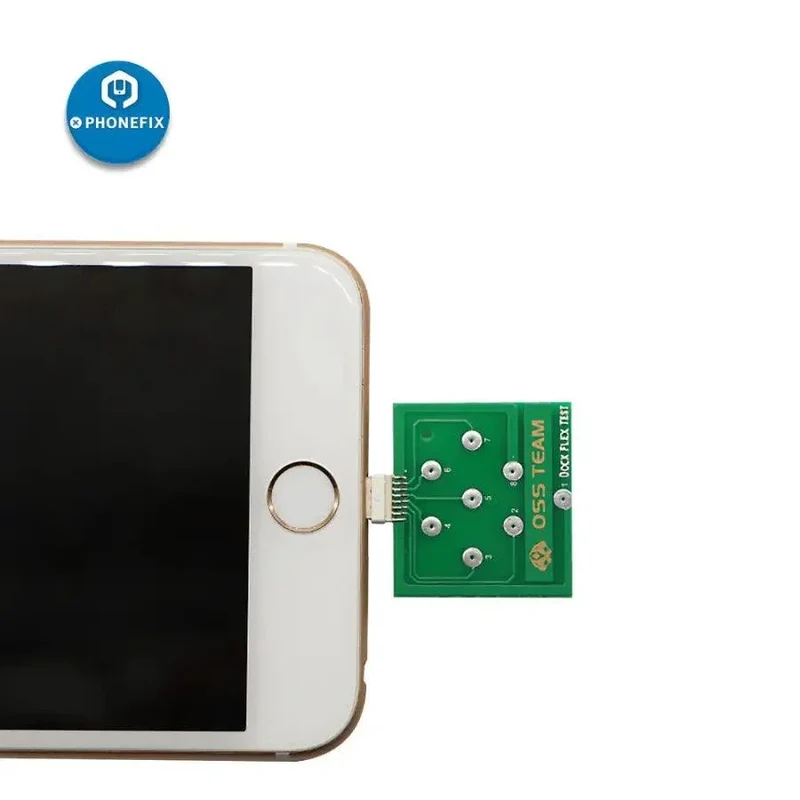

1. Facile à utiliser, branchez-le directement sur le port de chargement USB de votre téléphone.
2. Avec cette carte, vous pouvez effectuer des tests sans ouvrir de téléphone portable.
3. Il permet de tester les performances du circuit intégré U2, de la batterie et du port de charge du téléphone portable. Le port de charge offre la meilleure solution sans démontage de composants du téléphone. La carte de test peut être branchée directement sur la prise arrière. Conçu pour les modèles iPhone et Android.
4. Application : test U2 IC, test de batterie, test de port de charge.

Définition de la broche:
1- identification / contrôle
2 canaux 1 négatif
3 canaux 1 positif
4- alimentation / batterie
5- identification / contrôle 0
6 canaux 0 négatif
7 canaux 0 positif
8- mise à la terre

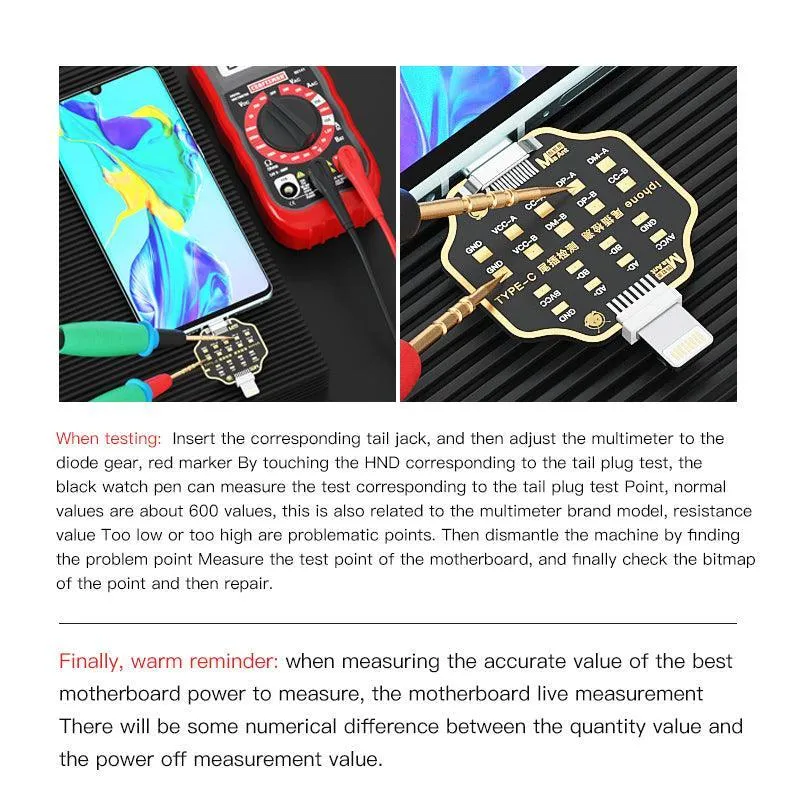

Test U2 / batterie : fichier diode, échange sonde multimètre rouge et noire pour mesurer la valeur
Testez le port de charge : fichier diode, échangez la sonde multimètre rouge et noire pour mesurer la valeur.
Explication supplémentaire : Étant donné que la dislocation de la sonde à broche est trop importante, si nécessaire, veuillez appliquer une mesure et un enregistrement de téléphone portable fonctionnant normalement, ce qui sera pratique pour comparer avec un téléphone défectueux et plus facile à juger de l'erreur.
