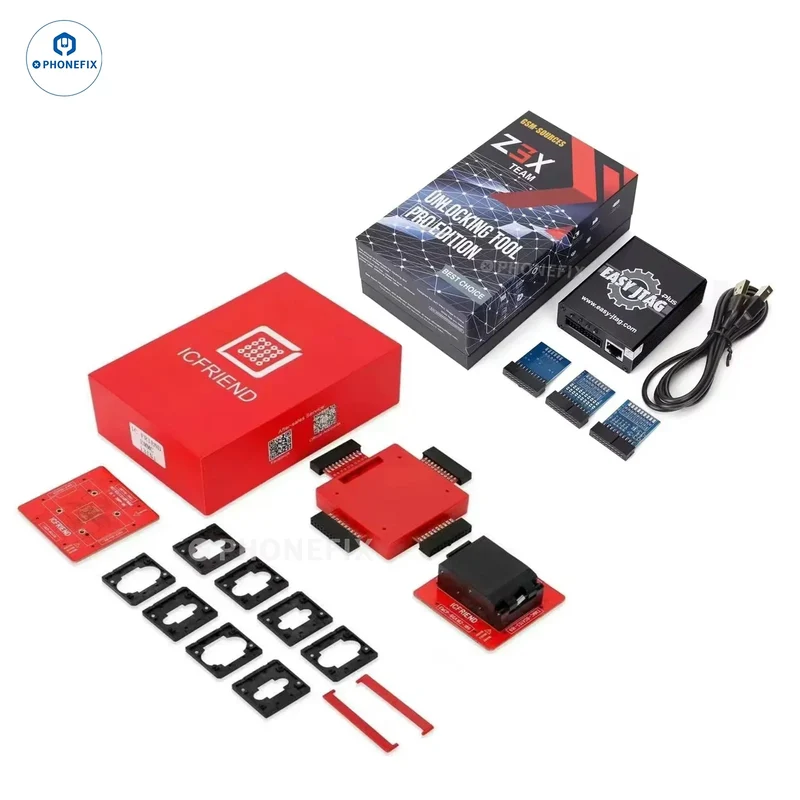

Boîtier Z3X Easy Jtag Plus avec socket BGA eMMC 13 en 1 ICFriend

Le Z3X Easy Jtag Plus BOX est un outil de maintenance tout-en-un innovant pour la réparation de téléphones et de leurs amorçages, la récupération de données, la programmation de mémoire SPI et bien d'autres fonctionnalités. Il prend en charge les protocoles eMMC, ISP, JTAG, SPI, NAND et bien d'autres. L'adaptateur BGA 13-en-1 EMMC ICFriend Moorc E-Mate X est conçu pour la connexion directe de puces mémoire EMMC avec une large gamme de BGA pris en charge. Il est compatible avec les boîtiers EMMC les plus courants : Riff, RIFF 2, ATF, Z3X Easy Jtag, Z3X Easy Jtag Plus et Medusa Pro.

Z3X Easy-Jtag Plus - Caractéristiques exceptionnelles :
Réparation d'appareil en un clic
Réparation de démarrage
Récupération de données
Réparation du micrologiciel eMMC
Gestion de partition
Opérations de service eMMC
Programmation de la mémoire SPI

Z3X Easy-Jtag Plus - Caractéristiques matérielles :
Microcontrôleur hôte SAM3X8E mis à jour (comparé au LPC1768 de l'ancienne boîte)
FPGA haute vitesse SPARTAN6 mis à jour (comparé au SPARTAN3 dans l'ancienne boîte)
Sous-système de gestion de l'alimentation mis à jour – PWM entièrement numérique avec contrôle ADC
Connecteur Micro-USB ajouté (si une alimentation supplémentaire est requise)
Ajout d'un commutateur VCC et VCCQ avec protection contre les surintensités
Interface de périphérique USB mise à jour : USB 2.0 480 Mbps (haut débit)
Moteur ISP intégré : moteur professionnel haute puissance Z3X (4 Mo/s)
Prise en charge des connexions 1 et 4 bits* par le FAI
Ajout d'une interface eMMC 8 bits haute vitesse jusqu'à 42 MHz
Moteur NAND* intégré : NFC avec mémoire tampon RAM de 4 Ko et ECC
Interface M-PHY* intégrée
Moteur SPI intégré : horloge jusqu'à 21 MHz pour les circuits intégrés de mémoire flash SPI populaires
Noyau d'auto-test intégré qui exclut 90 % des défauts de production
Lecteur de carte CCID intégré pour l'utilisation du logiciel Z3X

Z3X Easy-Jtag Plus - Avantages matériels :
La vitesse de la boîte vers le PC hôte a été augmentée jusqu'à 40 Mo/s
La vitesse de l'interface JTAG a augmenté de 20 %
Vitesse ISP eMMC 1 bit augmentée jusqu'à 4 Mo/s
Vitesse ISP eMMC 4 bits augmentée jusqu'à 12 Mo/s (eMMC 5.0+) **
eMMC 4 bits Vitesse jusqu'à 18 Mo/s
Vitesse eMMC 8 bits jusqu'à 28 Mo/s (eMMC 5.0+)
Compatible avec 99 % des systèmes PC et systèmes d'exploitation hôtes
Compatible avec les anciens adaptateurs ISP Easy JTAG 1ère génération (1 bit)
Compatible avec la plupart des sockets eMMC populaires (avec les adaptateurs fournis)
Plug and Play pour Windows OS 8/8.1/10
Prise en charge complète de Windows XP

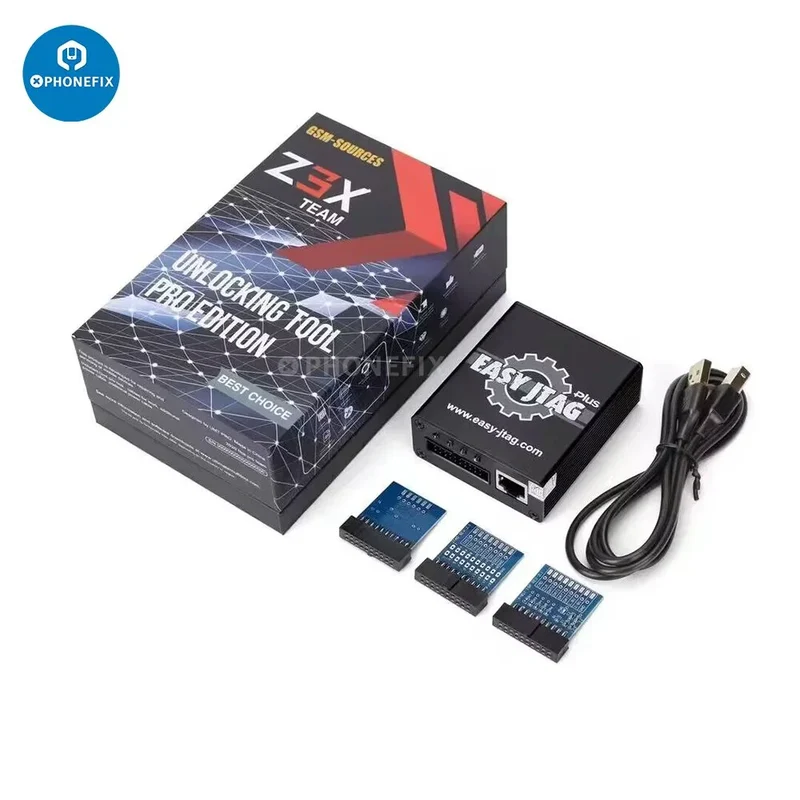

Ensemble Z3X Easy-Jtag Plus Lite - Contenu du coffret :
Matériel du boîtier Easy-JTAG Plus
Carte préactivée Z3X avec activation EasyJTAG PLUS
Câble USB AB
Jeu d'adaptateurs - 5 pièces (JTAG, ISP 1BIT, ISP 4BIT, U-SOCKET, E-SOCKET)

Boîtiers compatibles E-Mate X EMMC BGA :
Boîte Medusa Pro
Boîte Octoplus Pro
Boîtier Jtag Z3X Easy
Boîtier Z3X Easy Jtag Plus
Boîte UFi
Riff
Boîte de riffs 2
Outil EMMC Pro
Boîte EMMC GPG
ATF
E-Mate X EMMC BGA - Compatible eMMC :
BGA100
BGA136
BGA153
BGA162
BGA168
BGA169
BGA186
BGA211
BGA254
BGA529

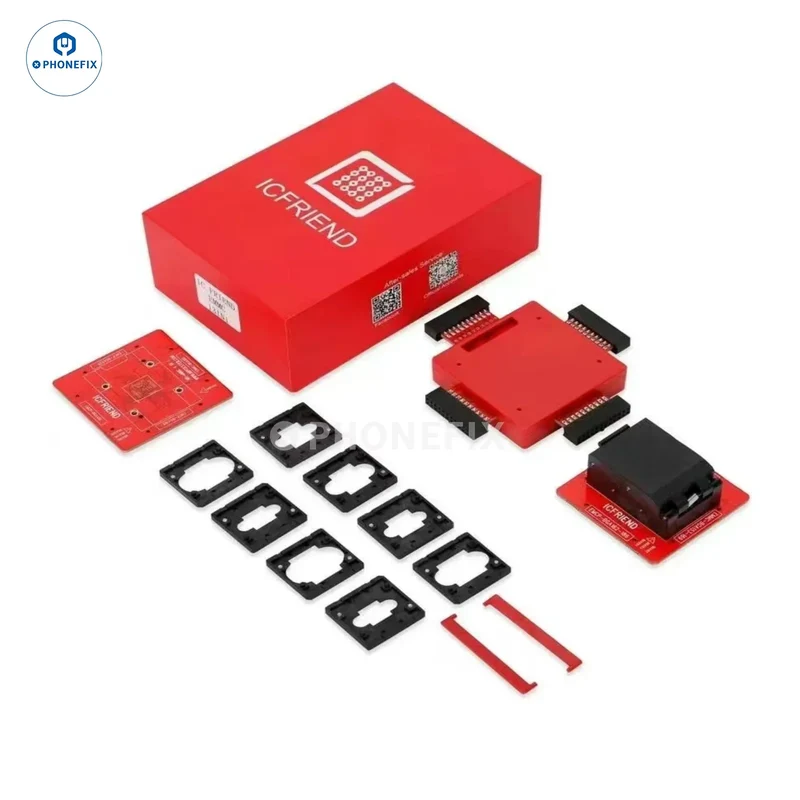

E-Mate X EMMC 13-en-1 – Contenu du coffret :
Adaptateur principal - 1 pièce.
Adaptateur U-Socket (Z3X Easy Jtag Plus, RIFF2, GPG EMMC, EMMC Pro) – 1 pièce.
Adaptateur de prise en U (Medusa PRO) – 1 pièce
Adaptateur de prise en U (UFI) – 1 pièce
Adaptateur de prise en U 8 en 1 – 1 pièce
Câble bidirectionnel RJ45 – 1 pièce
Adaptateur de mémoire flash – 9 pièces :
10 × 10
10.5 × 11
10.5 × 13
11.5 × 13
12 × 12
12 × 15
12 × 16
14 × 18
15 × 15
